Как проверить LED-планку тестером

Используйте только исправный тестер LED-подсветки с ограничением тока. Телевизор должен быть полностью отключён от сети.

1. Отсоедините проверяемую планку от блока питания.

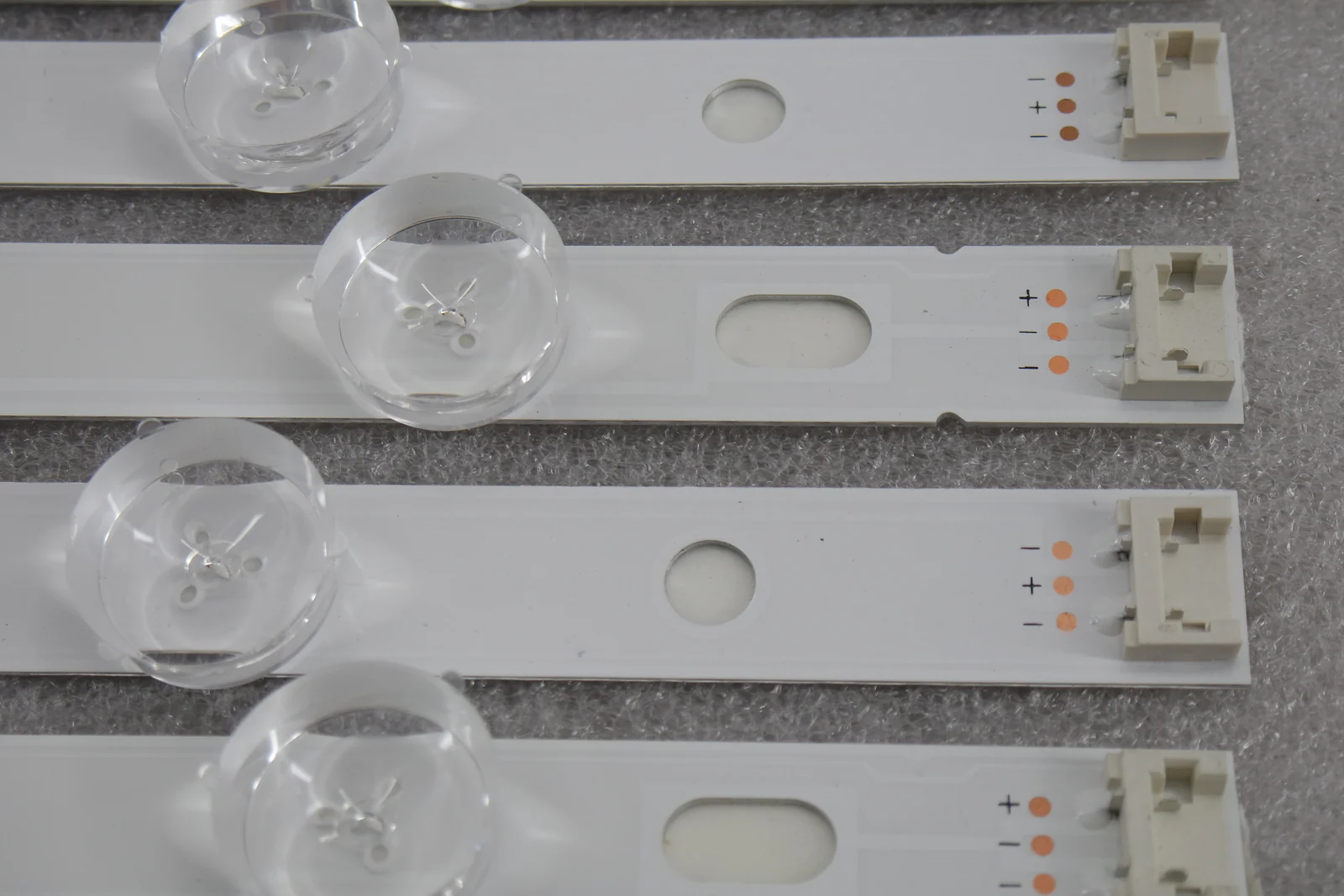

2. Уточните полярность контактов.
3. Подключите щупы без касания токоведущих частей руками.
4. Сравните яркость светодиодов и проверьте, нет ли погасших участков.
5. При замене отдельных светодиодов повторно проверьте всю планку.

Внутри телевизора присутствуют опасные напряжения. При отсутствии опыта обратитесь в сервисный центр.

Наглядный пример

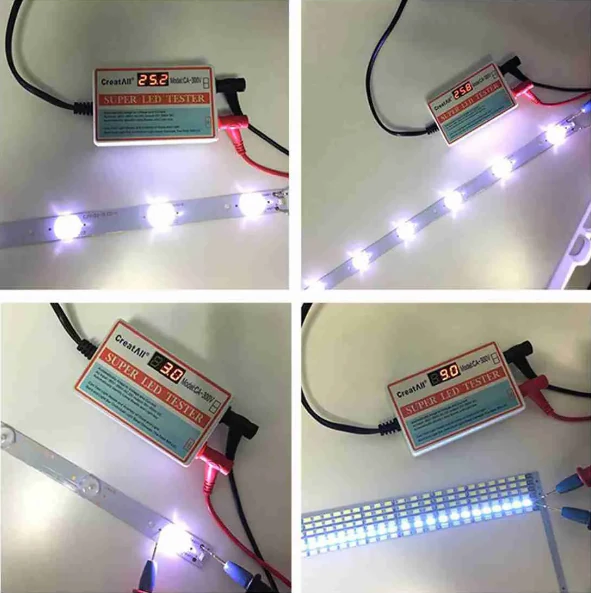

Подключение LED-тестера

Планка должна быть отключена от электроники телевизора. Во время проверки не касайтесь металлических частей щупов и контактов.

Инструмент из инструкции

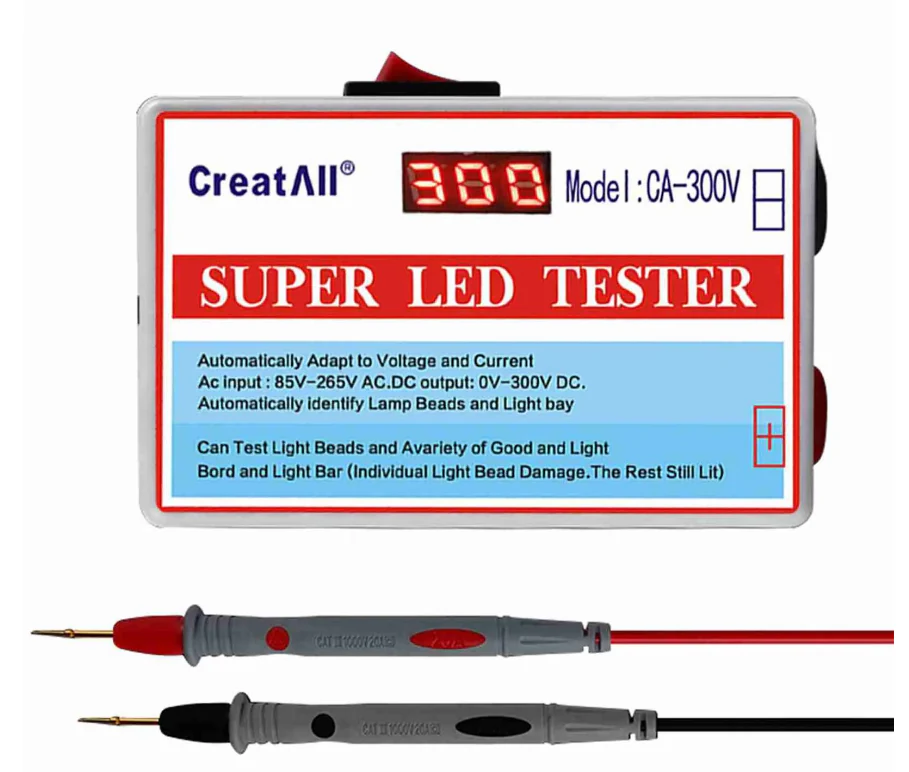

Тестер светодиодов CA-300V Карточка товара с актуальной ценой и наличием.
