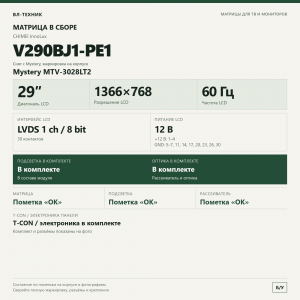

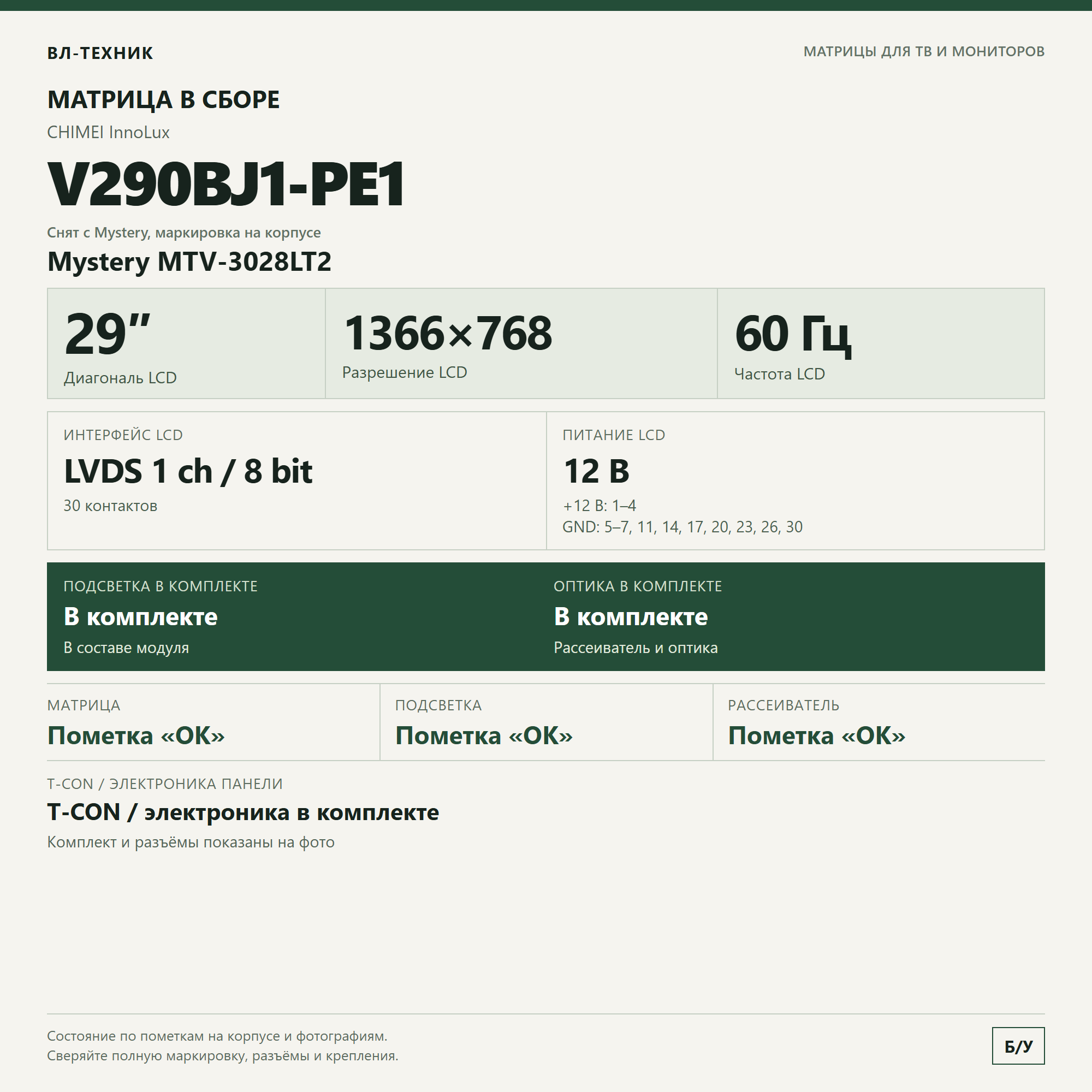

Матрица V290BJ1-PE1 в сборе — Mystery MTV-3028LT2, 29″

Б/у матрица CHIMEI InnoLux в металлическом корпусе. Заводская маркировка LCD — V290BJ1-PE1, краевой платы — V290BJ1-XC01. На корпусе указан Mystery MTV-3028LT2.

29 дюймов, 1366×768, 60 Гц. LVDS, 1 канал, 8 bit, разъём 30 контактов. Питание LCD — 12 В.

В комплекте подсветка, оптика/рассеиватель и электроника T-CON. Состояние по прежним пометкам на корпусе: «Матрица ок», «LED ок», «стекло ок». Внешний вид и комплект показаны на фото.

Сверяйте полную маркировку V290BJ1-PE1, разъёмы и крепления. Другой суффикс панели или одна только модель телевизора не подтверждают совместимость.

LCD V290BJ1-PE1 также встречалась в Philco PH29E63D série A. Для подбора в другой телевизор нужно сверить полную сборку, разъёмы и крепления.

По спецификации CHIMEI InnoLux: 16,7 млн цветов, 8 bit; VCC 10,8–13,2 В.

Габариты CELL — 647,14×411,516×2,3 мм, типовая масса CELL 727 г; это не размеры и масса всей сборки.

Сигнальный разъём P-TWO 187099-30091. VCC +12 В — 1–4; GND — 5–7, 11, 14, 17, 20, 23, 26, 30. Pin 9: High/Open — VESA, Low/GND — JEIDA. Нумерация по таблице производителя; сторону контакта 1 сверяйте с чертежом.

Перед приездом лучше уточнить наличие: остатки обновляются после выгрузки 1С и продаж в магазине.

Описание и подбор совместимости подготовлены ВЛ-ТЕХНИК. При использовании материалов указывайте источник.
