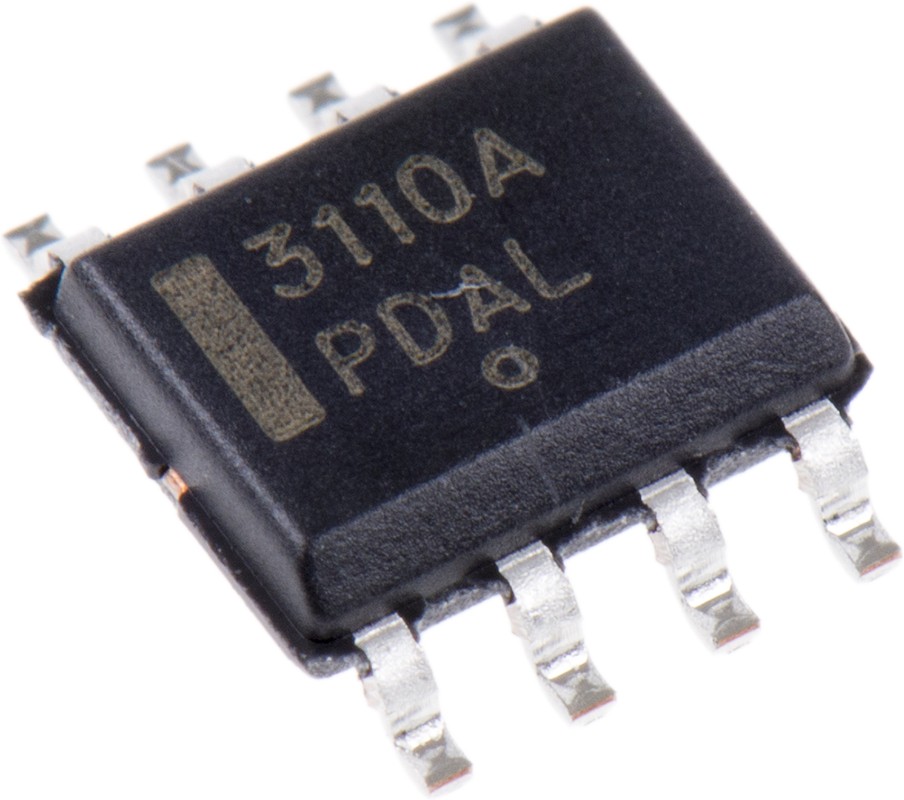

Микросхема ADP3110A Драйвер

ADP3110A — это однофазный 12 В драйвер затвора MOSFET, оптимизированный для управления затворами как верхнего, так и нижнего силовых MOSFET в синхронном понижающем преобразователе. Драйвер верхнего и нижнего плеча способен управлять нагрузкой 3000 пФ с задержкой распространения 25 нс и временем перехода 30 нс. Благодаря широкому диапазону рабочих напряжений напряжение управления затвором MOSFET верхнего или нижнего плеча можно оптимизировать для достижения максимальной эффективности. Внутренняя адаптивная схема без перекрытия дополнительно снижает потери переключения, предотвращая одновременную проводимость обоих MOSFET. Конструкция драйвера с плавающим верхом может выдерживать напряжения VBST до 35 В с переходными напряжениями до 40 В. Оба выхода затвора можно перевести в низкий уровень, подав низкий логический уровень на вывод Output Disable (OD). Функция блокировки пониженного напряжения гарантирует, что оба выхода драйвера

будут низкими, когда напряжение питания низкое, а функция теплового

отключения обеспечивает защиту ИС от перегрева.

Особенности

• Синхронный понижающий драйвер All-In-One
• Усиленный драйвер верхнего уровня
• Один сигнал ШИМ генерирует оба привода
• Схема защиты от перекрестной проводимости
• OD для отключения выходов драйвера соответствует требованиям ЦП VR

при использовании с запатентованным контроллером FlexMode
