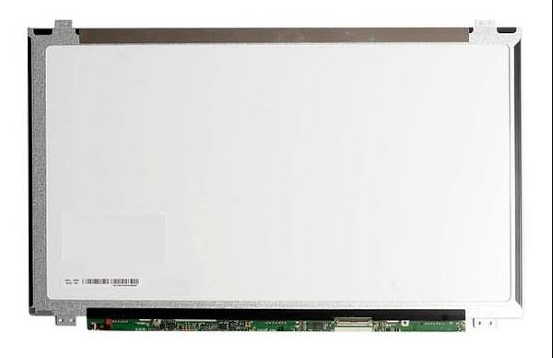

Матрица LG LP156WH3-TLSA 15.6″ HD 40 pin LVDS Slim

арактеристики

Параметр Значение

Тип товара Матрица / LCD-экран для ноутбука

Производитель LG Display / LG Philips

Основной парт-номер LP156WH3 (TL)(SA)

Другой вариант записи LP156WH3-TLSA

Диагональ 15.6″ / 39,62 см

Разрешение 1366×768 HD / WXGA

Соотношение сторон 16:9

Тип матрицы TN, TFT LCD

Подсветка LED / WLED

Покрытие оригинальной панели Глянцевое / Glossy

Интерфейс LVDS, одноканальный, 6-bit

Количество контактов 40 pin

Расположение разъёма Снизу справа при взгляде с обратной стороны

Частота обновления 60 Гц

Типовая яркость 200 кд/м²

Типовая контрастность 500:1

Типовое время отклика 16 мс, Tr+Td

Количество отображаемых цветов 262 144 / 6-bit

Активная область изображения 344,232 × 193,536 мм

Ширина корпуса Около 359,5 мм

Толщина Около 3,8 мм, Slim

Крепления Ушки сверху и снизу / Top and Bottom Brackets

Сенсорный экран Нет, отдельная несенсорная LCD-панель

Класс совместимости 15.6″ HD 1366×768, Slim, LVDS 40 pin, верхние и нижние крепления

Основные парт-номера и варианты написания

Обозначения одной модели:

LP156WH3 (TL)(SA)

LP156WH3(TL)(SA)

LP156WH3-TLSA

LP156WH3 TLSA

Записи со скобками и через дефис относятся к одной модификации панели.

Связанные OEM-номера:

Dell N3KMP

Dell 0N3KMP

LG 6091L-2129N

Эти обозначения встречаются вместе с LP156WH3-TLSA в каталогах экранов Dell.

Аналоги и совместимые номера матриц

Ниже приведены номера, встречающиеся в каталогах замен для данного класса экранов. Это не означает безусловную взаимозаменяемость всех ревизий: перед установкой должны совпасть интерфейс LVDS, разъём, разрешение, расположение коннектора, размеры и крепления. Матовая поверхность у заменителя допустима, но такой заменитель не становится глянцевой оригинальной LP156WH3-TLSA.

LG Display — линейка LP156WH3 с интерфейсом LVDS

Группа Парт-номера для подбора

LP156WH3-TLA… LP156WH3-TLA1, LP156WH3-TLA2, LP156WH3-TLA3, LP156WH3-TLAA, LP156WH3-TLAB, LP156WH3-TLAC

LP156WH3-TLB… LP156WH3-TLB1, LP156WH3-TLBA, LP156WH3-TLBC, LP156WH3-TLBD

LP156WH3-TLC… / TLD… LP156WH3-TLC1, LP156WH3-TLC2, LP156WH3-TLD1

LP156WH3-TLE… / TLF… LP156WH3-TLE1, LP156WH3-TLF1

LP156WH3-TLL… / TLM… LP156WH3-TLL1, LP156WH3-TLL2, LP156WH3-TLL3, LP156WH3-TLM1

LP156WH3-TLQ… LP156WH3-TLQ1

LP156WH3-TLS… LP156WH3-TLS1, LP156WH3-TLS2, LP156WH3-TLS3

LP156WH3-TLT… LP156WH3-TLT1, LP156WH3-TLT2, LP156WH3-TLTA, LP156WH3-TLTB

Перечисленные обозначения присутствуют в расширенном каталоге замен LP156WH3. В специализированном каталоге IPC-Computer отдельно объединены LP156WH3-TLA1, LP156WH3-TLAA, LP156WH3-TLS2, LP156WH3-TLS3 и LP156WH3-TLSA.

LG Display — другие близкие линейки

LP156WHB:

LP156WHB-TLA1, LP156WHB-TLA2, LP156WHB-TLB1, LP156WHB-TLB2, LP156WHB-TLC1, LP156WHB-TLC2, LP156WHB-TLD1, LP156WHB-TLD2.

LP156WHU:

LP156WHU-TLA1, LP156WHU-TLAA, LP156WHU-TLB1.

Это дополнительные варианты для проверки замены; полное обозначение и конструкцию креплений нужно сравнивать с исходной панелью.

AU Optronics / AUO

Линейка Парт-номера

B156XW03 B156XW03 V.0, B156XW03 V.1, B156XW03 V.2, B156XW03 V.4

B156XW04 B156XW04 V.0, B156XW04 V.1, B156XW04 V.5, B156XW04 V.6

B156XTN03 B156XTN03.0, B156XTN03.2, B156XTN03.4

Эти варианты фигурируют в каталогах совместимых Slim HD-панелей. Для B156XW04 V.5 / V.6 принадлежность к группе плоских HD LVDS-экранов также подтверждается сервисной документацией Lenovo M5400.

Innolux / Chi Mei / CMI

N156BGE-L31

N156BGE-L41

N156BGE-LA1

N156BGE-LB1

N156B6-L0D

В каталогах замен дополнительно встречаются ревизии N156BGE-L31 Rev.C1 / C2, N156BGE-L41 Rev.C1 / C2 / C3 / C5, N156BGE-LB1 Rev.A3 / C1. Ревизию следует учитывать при сравнении конкретных панелей.

Samsung

Линейка Парт-номера для проверки замены

LTN156AT06 LTN156AT06-001, LTN156AT06-A01

LTN156AT07 LTN156AT07-A01, LTN156AT07-N01

LTN156AT11 LTN156AT11-001, LTN156AT11-A01

LTN156AT20 LTN156AT20-701, LTN156AT20-H01, LTN156AT20-L01, LTN156AT20-N01, LTN156AT20-P01, LTN156AT20-P02, LTN156AT20-S01, LTN156AT20-W01

LTN156AT29 LTN156AT29-401, LTN156AT29-H01, LTN156AT29-L01, LTN156AT29-W01

LTN156AT30 LTN156AT30-301, LTN156AT30-401, LTN156AT30-501, LTN156AT30-601, LTN156AT30-701, LTN156AT30-D01, LTN156AT30-H01, LTN156AT30-L01

LTN156AT35 LTN156AT35-301, LTN156AT35-H01, LTN156AT35-P01

Перечень Samsung приведён по каталогам замен. LTN156AT30-L01 и LTN156AT30-401 дополнительно указаны в документации Lenovo M5400 как варианты HD Flat LVDS вместе с LP156WH3-TLS1 / TLT1 и N156BGE-L41 / L31.

BOE и Chunghwa / CPT

BOE: HB156WX1-500, HB156WX1-600.

Chunghwa / CPT: CLAA156WA15A.

Эти номера также присутствуют в каталогах замен для LP156WH3-TLSA и совместимых 15.6″ HD Slim-панелей.

Совместимые модели ноутбуков

Совместимость ниже относится только к соответствующим комплектациям ноутбуков с экраном 15.6″, разрешением 1366×768, интерфейсом LVDS 40 pin и подходящими Slim-креплениями. Одного названия ноутбука недостаточно: в пределах одной серии могут встречаться разные дисплеи. Проверять необходимо маркировку старой матрицы и конструкцию экрана.

Dell

Для OEM-номера N3KMP / 0N3KMP, связанного с LP156WH3-TLSA, каталог Dell-запчастей указывает:

Dell Inspiron 15 3521

Dell Inspiron 15 3531

Dell Inspiron 15 3537

Dell Inspiron 15R 5521

Dell Inspiron 15R 5537

Dell Inspiron 15z 5523

Dell Inspiron M531R 5535

Dell Inspiron 1570

Dell Studio 1569

Dell Latitude E6540

Для Latitude E6540 и других моделей с несколькими вариантами дисплея речь идёт именно о подходящем HD-исполнении, а не о любой комплектации ноутбука.

Lenovo

Подбор по сервисной документации и специализированным каталогам:

Lenovo G500s

Lenovo G500s 80AD / 80AV

Lenovo G505s

Lenovo M5400

Lenovo B575e 3685

В документации G500s / G505s указаны LP156WH3-TLS1, B156XW04 V.5 и LTN156AT30-L01. Для M5400 подтверждён аналогичный класс HD Flat LVDS-экранов. B575e 3685 присутствует в каталоге применения заменителя LP156WH3.

Дополнительно в каталогах совместимости этого класса:

Lenovo IdeaPad P500

Lenovo IdeaPad P580

Lenovo IdeaPad P585

Lenovo IdeaPad U510

Lenovo IdeaPad U550

Lenovo IdeaPad Y560

Lenovo IdeaPad Y560p

Lenovo IdeaPad Z500

Эти модели следует проверять по исходной панели; наличие названия в каталоге не распространяет совместимость на все экранные комплектации.

Acer

В каталогах применения LP156WH3 и совместимых Slim HD-панелей встречаются:

Acer Aspire 5410

Acer Aspire 5538

Acer Aspire 5553

Acer Aspire 5625

Acer Aspire 5745

Acer Aspire 5810T

Acer Aspire 5820T

Acer Aspire 5830T

Acer Aspire 5943G

Acer Aspire 5951G

Acer Aspire Timeline M3-581T

Acer Aspire V5-531

Acer Aspire V5-551

Acer Aspire V5-571

Acer TravelMate 8531

Acer TravelMate 8571

Acer TravelMate 8572TG

Acer TravelMate P653-M

Для Aspire V5-571 сервисная документация отдельно указывает LP156WH3-TLAA и B156XW04 V.5. Aspire 5830T и TravelMate 8572TG также присутствуют в специализированном каталоге IPC-Computer.

ASUS

В каталогах совместимости HD Slim 40 pin встречаются следующие модели:

Серия Модели

ASUS A56 A56CA, A56CB, A56CM

ASUS K56 K56CA, K56CB, K56CM

ASUS S56 S56CA, S56CB, S56CM

ASUS X501 X501A, X501U

ASUS X502 X502C, X502CA

ASUS X550 X550CA, X550CC, X550DP, X550VB, X550VC

ASUS R510 R510CA, R510CC

ASUS F501 / F502 F501A, F502CA

ASUS U53 / U56 U53F, U53Jc, U56E

Для ASUS X550CA и K56CB отдельные карточки замены подтверждают 1366×768, 40-pin-разъём и верхние / нижние крепления. Остальные перечисленные модели представлены в расширенном каталоге совместимости и требуют такой же проверки исходного экрана.

HP

HP ProBook 450 G1

HP ProBook 455 G1

HP Pavilion dv6-7000 series

HP Pavilion m6-1000 series

HP Pavilion m6-1114TX

HP Pavilion Sleekbook 15-b000 series

HP Pavilion Sleekbook 15-b100 series

Для этих моделей в специализированных каталогах встречаются соответствующие Slim HD-панели или семейство LP156WH3. Выбирать нужно именно HD LVDS 40 pin, а не переносить совместимость на FHD-версии и другие поколения ноутбуков.

Дополнительный конкретный пример — HP Pavilion 15-n033el: владелец этой модели на форуме HP указал установленную LP156WH3-TLS3. Это подтверждение исходной панели в отдельном экземпляре, а не всей серии HP 15-n.

Samsung

Samsung NP370R5E

Samsung NP450R5E

Samsung NP470R5E

Samsung NP510R5E

Эти четыре модели объединены специализированным поставщиком в карточке 15.6″ HD Slim 40 pin, где среди замен прямо перечислена LP156WH3-TLSA.

Toshiba

Toshiba Satellite L50-A

Модель указана в каталоге применения заменителя LP156WH3. Совместимость L50-A не следует автоматически переносить на L50-B и другие похожие по названию серии.

Fujitsu

Fujitsu LifeBook A531

Fujitsu LifeBook A532

Fujitsu LifeBook AH532

Fujitsu LifeBook AH552

LifeBook A531 указан в каталоге IPC-Computer; A532, AH532 и AH552 — в каталоге применения совместимых Slim HD-панелей.

Packard Bell

Packard Bell EasyNote TV43CM

Packard Bell EasyNote TX86 / MS2300

Packard Bell EasyNote TX69HR

Товар временно не числится в наличии. Страница сохранена для подбора совместимости; напишите нам, и мы проверим замену, поступление или аналог.
