Запчасть в наличии
LED подсветка Hisense LED43M5000U / LED43K300U / LED43K300YU / LED43K5100U / LED43EC200 / LED43EC210

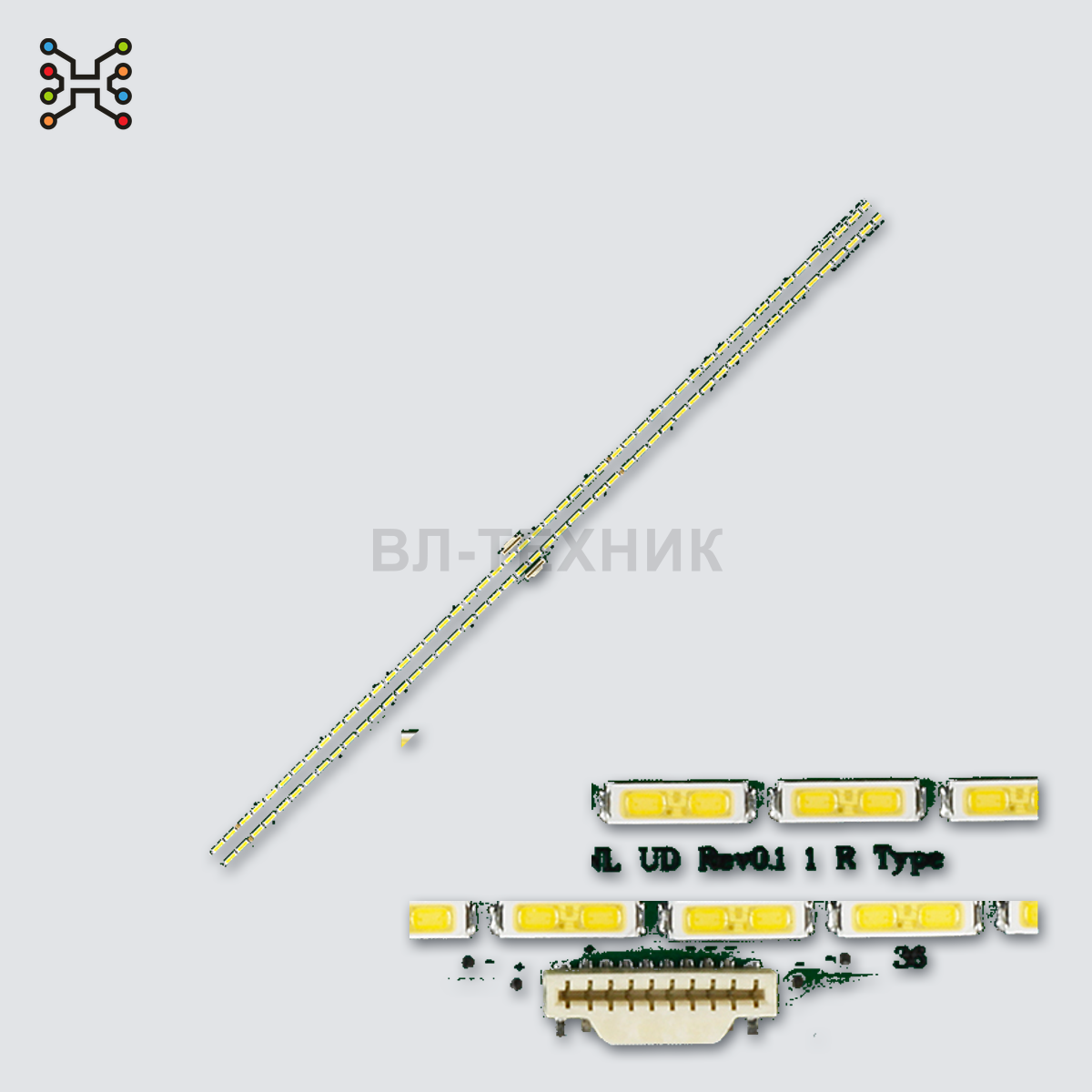

Комплект Direct LED / задней LED-подсветки для 42-43-дюймовых телевизоров Hisense / Sharp и совместимых моделей на панелях семейства T430HVN01.0 / HD426DU-B51 / JHD426DF-B51. Основная физическая ветка: SVH420AB2 / SVH420AB3-REV02-4LED-160601, близкая ветка для сверки: SVH420AB8-4LED-REV01. Комплект 7 планок, по 4 LED на каждой, всего 28 LED, длина 402-403 мм, LED 3V. Разъем требуется сверять по фактической планке:...
Данные для сверки
Основные данные для сверки
Сопоставьте с маркировкой старой детали до заказа
- Артикул
- C41
- Состояние
- Новое
- Комплектность
- 7 планок
- Категория
- LED подсветка
- Фото в карточке
- 2 шт.
Характеристики
- Напряжение одного LED
- 3V
- Разъем
- требуется сверка; встречаются 3 pin и 6 pin
- Тип подсветки
- Direct LED / задняя LED-подсветка
- Диагональ телевизора
- 42-43"
- Количество LED на планке
- 4 LED
- Всего LED в комплекте
- 28 LED
- Электрическая схема LED
- 4S1P
- Тип светодиода
- 3030
- Длина планки
- 402-403 мм
- Ширина планки
- около 15-20 мм
Описание и совместимость
О товаре
Комплект Direct LED / задней LED-подсветки для 42-43-дюймовых телевизоров Hisense / Sharp и совместимых моделей на панелях семейства T430HVN01.0 / HD426DU-B51 / JHD426DF-B51. Основная физическая ветка: SVH420AB2 / SVH420AB3-REV02-4LED-160601, близкая ветка для сверки: SVH420AB8-4LED-REV01. Комплект 7 планок, по 4 LED на каждой, всего 28 LED, длина 402-403 мм, LED 3V. Разъем требуется сверять по фактической планке: встречаются варианты 3 pin и 6 pin.
Подходит для моделей телевизоров
- Hisense LED42H168 / LED42K1800 / LED42K20JD / LED42K3110
- Hisense LED43H1600 / LED43H2000 / LED43H2600 / LED43HS266
- Hisense LED43K260 / LED43K300U / LED43K300UK / LED43K300YU / LED43K3100 / LED43K5100U
- Hisense LED43EC / LED43EC200 / LED43EC210D / LED43EC291N / LED43EC350A / LED43EC500U / LED43EC520UA / LED43EC520UAI
- Hisense LED43M5000U / 43M5000U / 43M2160P
- Hisense LED43N2000 / LED43N2600 / 43N2170PW / 43N3000UW
- Hisense 43H7C / 43H7C2 / 43H3D / 43H5D
- Hisense 43R7080E / 43R7E
- Hisense H43MEC3050 / H43M3000 / H43N2100S / H43N5300 / H43N5300UK
- Sharp LC-43N3000UV / LC-43N4000 / LC-43N4000U / LC-43N6100U / LC-43N610CU / LC-43N7000U
- Sharp LC-43P5000U / LC-43P7000U / LC-43Q3000U, только при совпадении SVH420AB8 и разъема
- DEXP F43D7000Q / F43D8100H, только при совпадении маркировки и геометрии
- Doffler 43CF59-T2 / 43DFS69, только при совпадении маркировки и геометрии
- Океан FHD-43H2160 / FHD-43H21601, только при совпадении маркировки и геометрии
Маркировки и партномера
- SVH420AB2
- SVH420AB3-REV02-4LED-160601
- SVH420AB3_Rev02_4LED_160601
- SVH420AB8-4LED-REV01
- SVH420AB8 4LED REV01 20161116(3PIN)
- SVH420AA7_4LED_REV02_20150410, только при совпадении разъема, отверстий и геометрии
- JL.D42641330-003LS-M
- JL.D42641330-003LS-M_V01
- JL.D42641330-003CS-M
- JL.D42641330-003SC-M
- Hisense_42D6_HD426DF-B22_7X4_3030_4S1P
- ES-3048 / ES-3048/4
- LB42602 V0
Матрицы и панели
- T430HVN01.0
- HD426K3U51-T1K1
- HD426DU-B51
- HD426DF-B22 / HD42DF-B22
- JHD426N2-F51
- JHD426DF-B51
- JHD426N2F21-K1QL
Важно перед заказом
- Сверяйте печать SVH420AB2 / SVH420AB3-REV02-4LED-160601 / SVH420AB8-4LED-REV01.
- Сверяйте комплектность 7 планок, 4 LED на планку, длину 402-403 мм, LED 3V, разъем и расположение отверстий.
- Не смешивать SVH420AB2 / SVH420AB3 REV02 с SVH420AB8 REV01 без проверки разъема и отверстий.
- Не смешивать с SVH420AB4 / SVH420A86_4LED_REV05 без точного совпадения геометрии.
- Не смешивать с 43" ветками JL.D425E1330 / SVH425A11, JS-D-JP4320, K430WDC1, ZDCX43D12, CC02430D738V04.
- Подбор только по модели ТВ недостаточен.
Перед приездом лучше уточнить наличие: остатки обновляются после выгрузки 1С и продаж в магазине.
Описание и подбор совместимости подготовлены ВЛ-ТЕХНИК. При использовании материалов указывайте источник.
Перед заказом
Как проверить совместимость
- Сверьте маркировку старых планок, их длину и количество светодиодов.
- Сопоставьте расположение разъёмов, ревизию панели или матрицы и конструкцию комплекта.
- Одинаковая модель телевизора может комплектоваться разными версиями подсветки.
Если данные или внешний вид отличаются, отправьте фото старой детали, разъёмов и шильдика устройства до оплаты.
