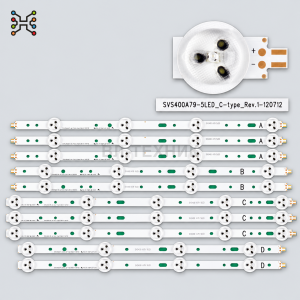

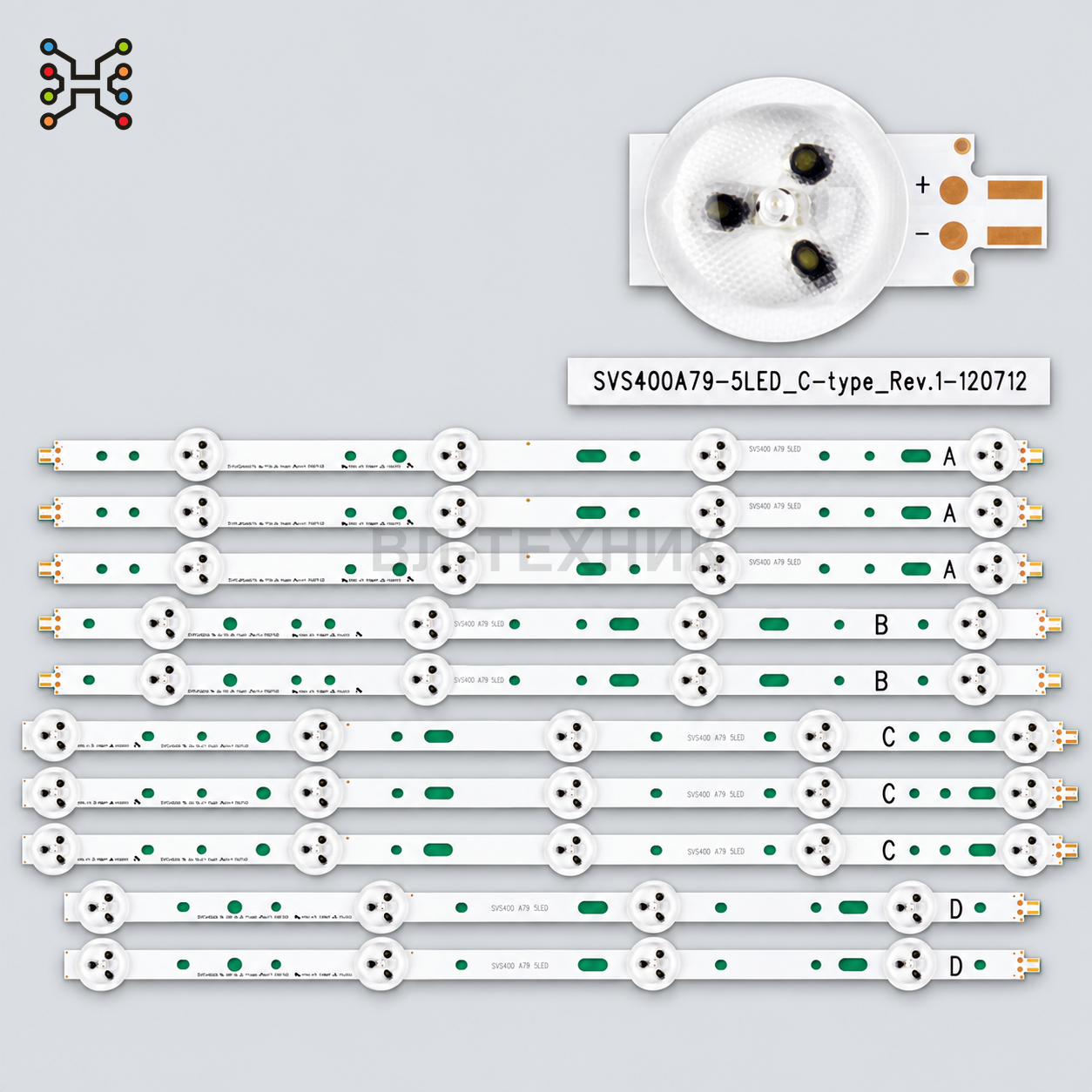

LED подсветка Philips 40PFL3107H / 40PFL3108T / 40PFL3118T / 40PFL3208T / Toshiba 40D1333B / 40L1333

Комплект LED-подсветки Direct LED для 40-дюймовых телевизоров Philips, Toshiba, Grundig, Beko, Arcelik, Sunny, Axen, Vestel и совместимых моделей на базе матрицы LTA400HM23 и планок SVS400A79 / SVS400A73. Комплект состоит из 10 планок: 3 планки A-типа, 2 планки B-типа, 3 планки C-типа и 2 планки D-типа. Планки A/B/D имеют по 4 LED, планки C-типа имеют по 5 LED, всего 43 LED. Напряжение одного LED 3V.

Данные для сверки

Основные данные для сверки

Сопоставьте с маркировкой старой детали до заказа

Артикул
D78
Состояние
Новое
Комплектность
10 планок / 5 составных рядов
Категория
LED подсветка
Фото в карточке
2 шт.

Характеристики

Состав комплекта
3 x A-type + 2 x B-type + 3 x C-type + 2 x D-type
Напряжение одного LED
3V
Диагональ телевизора
40"
Количество LED на планках A/B/D
4 LED
Количество LED на планках C
5 LED
Всего LED в комплекте
43 LED
Длина планки A
369-375 мм
Длина планки B
393-395 мм
Длина планки C
409-410 мм
Длина планки D
377-378 мм

Описание и совместимость

О товаре

Комплект LED-подсветки Direct LED для 40-дюймовых телевизоров Philips, Toshiba, Grundig, Beko, Arcelik, Sunny, Axen, Vestel и совместимых моделей на базе матрицы LTA400HM23 и планок SVS400A79 / SVS400A73. Комплект состоит из 10 планок: 3 планки A-типа, 2 планки B-типа, 3 планки C-типа и 2 планки D-типа. Планки A/B/D имеют по 4 LED, планки C-типа имеют по 5 LED, всего 43 LED. Напряжение одного LED 3V.

Подходит для моделей телевизоров

  • Philips 40PFL3107/60
  • Philips 40PFL3107H/12 / 40PFL3107H/60
  • Philips 40PFL3107K/02 / 40PFL3107K/12
  • Philips 40PFL3108T/60
  • Philips 40PFL3118T/12
  • Philips 40PFL3118E/12
  • Philips 40PFL3208T/60
  • Philips 40PFL3208H/12
  • Philips 40PFL3208K / 40PFL3208K/12
  • Philips 40PFL3078/12 / 40PFL3078K/12 / 40PFL3078T/12, только после сверки
  • Philips 40PFL3018H/12 / 40PFL3028H/12, только после сверки
  • Toshiba 40D1333B
  • Toshiba 40L1333B / 40L1333V1
  • Toshiba 40L1353B / 40L1353N / 40L1354B, только после сверки
  • Grundig 40VLE5322BG / 40VLE5324BG
  • Grundig 40VLE4322BF / 40VLE4324BF, только после сверки
  • Arcelik A40-LB-4320 / A40-LB-4329 / A40-LB-5333 / A40-LB-6333, только после сверки
  • Beko B40-LB-4320 / B40-LB-4329 / B40-LB-5333 / B40-LB-6333, только после сверки
  • Grundig G40-LB-4320 / G40-LB-5333, только после сверки
  • Sunny SN040DLD12AT022 / SN040DLD12AT022-TMF / SN040DLD12AT022-SMF, только после сверки
  • Axen AX040DLD12AT022 / AX040DLD12AT022-TMF, только после сверки
  • Vestel 40SD3000, только после сверки
  • Blaupunkt 40/122I / B40PW122BK / 40/1221GB, только после сверки
  • E-motion 40/123J, только после сверки
  • Technika LED40E271 / LED40-271, только после сверки
  • Medion MD30816DK-A, только после сверки
  • Siragon 5100 40", только после сверки фактической планки

Маркировки и партномера

  • SVS400A79_4LED_A-type_Rev.1
  • SVS400A79_4LED_B-type_Rev.1
  • SVS400A79_5LED_C-type_Rev.1
  • SVS400A79_4LED_D-type_Rev.1
  • SVS400A79_4LED_A-Type_Rev.1_120712
  • SVS400A79_4LED_B-Type_Rev.1_120712
  • SVS400A79_5LED_C-Type_Rev.1_120712
  • SVS400A79_4LED_D-Type_Rev.1_120712
  • SVS400A73_4LED_A-type_Rev.4_120622
  • SVS400A73_4LED_B-type_Rev.4_120622
  • SVS400A73_5LED_C-type_Rev.4_120622
  • SVS400A73_4LED_D-type_Rev.4_120622
  • LT-11 / LT-12 / LT-13 / LT-14
  • ES-041 / GEN-041 / SET-0041
  • LCD137 / LCD138 / LCD139 / LCD140
  • 34533 / 34534 / 34535 / 34536, только как проверочные коды комплекта

Матрицы и панели

  • LTA400HM23
  • LTA400HM23001
  • SN040DLD12AT
  • SN040DLD12AT022
  • AX040DLD12AT022
  • SMF-AX040DLD12AT022 / TMF-SN040DLD12AT022, только после сверки

Важно перед заказом

  • Сверяйте полный состав комплекта: 3 планки A, 2 планки B, 3 планки C, 2 планки D; A/B/D по 4 LED, C по 5 LED, всего 43 LED.
  • Сверяйте точную печать SVS400A79 или SVS400A73 на каждой планке, ревизию, длины A/B/C/D и матрицу LTA400HM23.
  • Не подбирать комплект только по модели телевизора: у Philips, Toshiba, Grundig, Beko, Arcelik, Sunny и Axen встречаются разные панели.
  • Не смешивать с Toshiba 2013TSB40 / LSC400HM06 ветками: это другая 40-дюймовая подсветка.
  • Philips 40PFL5507H/K не добавлять без фото старой планки: по отдельным источникам у него встречается другая ветка 2012SGS40.
  • Не добавлять Grundig 32VLE5324 в эту карточку: это 32-дюймовый подозрительный токен, не совпадает с LTA400HM23.
  • Если на складе только отдельные A/B/C/D планки, перед продажей проверять, что собран полный комплект 10 штук.

Перед приездом лучше уточнить наличие: остатки обновляются после выгрузки 1С и продаж в магазине.

Описание и подбор совместимости подготовлены ВЛ-ТЕХНИК. При использовании материалов указывайте источник.

Перед заказом

Как проверить совместимость

  • Сверьте маркировку старых планок, их длину и количество светодиодов.
  • Сопоставьте расположение разъёмов, ревизию панели или матрицы и конструкцию комплекта.
  • Одинаковая модель телевизора может комплектоваться разными версиями подсветки.

Если данные или внешний вид отличаются, отправьте фото старой детали, разъёмов и шильдика устройства до оплаты.

Строгое совпадение параметров

Похожие по характеристикам

Нужна проверка перед заказом. Совпадение диагонали, числа LED, напряжения и длины не гарантирует совместимость. Сверьте маркировку, разъём и крепления.
