Запчасть в наличии
LED подсветка Samsung UE40HU6900 / UE40HU7000 / UE40H7000, UA40HU5900 / UA40HU6000 / UA40HU7000, UN4

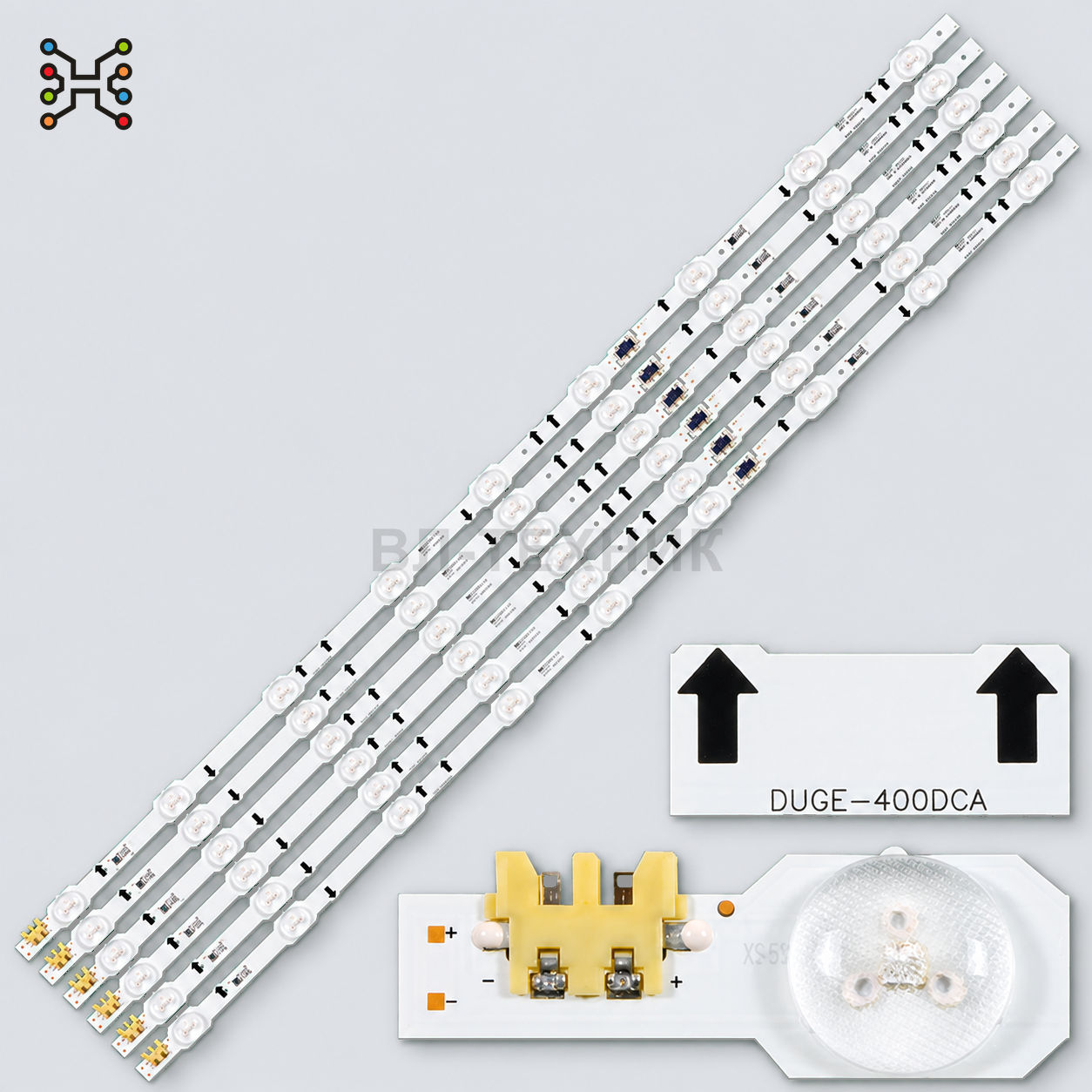

LED-подсветка для 40-дюймовых телевизоров Samsung на ветке 2014SVS_UHD_40_3228 L06/R03. Комплект состоит из 12 планок: 6 длинных DCA/L06 по 6 LED и 6 коротких DCB/R03 по 3 LED. Основные маркировки: DUGE-400DCA-R3/R4, DUGE-400DCB-R3/R4, BN96-32174A, BN96-32175A, LM41-00088W, LM41-00088X.
Данные для сверки
Основные данные для сверки
Сопоставьте с маркировкой старой детали до заказа
- Артикул
- B59
- Состояние
- Новое
- Комплектность
- 12 планок
- Категория
- LED подсветка
- Фото в карточке
- 2 шт.
Характеристики
- Состав комплекта
- 6 x DCA/L06 + 6 x DCB/R03
- Напряжение одного LED
- 3V
- Разъем
- 2-pin
- Диагональ телевизора
- 40"
- Количество LED на планке
- DCA/L06: 6 LED; DCB/R03: 3 LED
- Количество LED по сегментам
- L+R: 9 LED
- Всего LED в комплекте
- 54 LED
- Длина планки
- DCA/L06: 552-556 мм; DCB/R03: 303-305 мм; L+R: около 835-838 мм
- Ширина планки
- 12-13 мм в узкой области / 19 мм в широкой области
- Высота планки с линзой
- 7 мм
Описание и совместимость
О товаре
LED-подсветка для 40-дюймовых телевизоров Samsung на ветке 2014SVS_UHD_40_3228 L06/R03. Комплект состоит из 12 планок: 6 длинных DCA/L06 по 6 LED и 6 коротких DCB/R03 по 3 LED. Основные маркировки: DUGE-400DCA-R3/R4, DUGE-400DCB-R3/R4, BN96-32174A, BN96-32175A, LM41-00088W, LM41-00088X.
Подходит для моделей телевизоров
- Samsung UE40H7000AT, UE40H7000SL
- Samsung UE40HU6900D, UE40HU6900S, UE40HU6900U, UE40HU6905U
- Samsung UE40HU6900DXZT, UE40HU6900SXTK, UE40HU6900SXXC, UE40HU6900SXXH, UE40HU6900SXXN, UE40HU6900SXZF, UE40HU6900SXZG, UE40HU6900UXMS, UE40HU6900UXXH, UE40HU6900UXXU
- Samsung UE40HU7000U, UE40HU7000UXKZ, UE40HU7000UXRU, UE40HU7000UXUA, UE40HU7000UXUZ
- Samsung UA40HU5900J, UA40HU5900JXXZ, UA40HU5900JXZK
- Samsung UA40HU5903J, UA40HU5903JXXZ
- Samsung UA40HU5908J, UA40HU5908JXXZ, UA40HU5908JXZK
- Samsung UA40HU5920J, UA40HU5920JXXZ
- Samsung UA40HU6000J, UA40HU6000JXXZ, UA40HU6000JXZK
- Samsung UA40HU6006J, UA40HU6006JXXZ
- Samsung UA40HU6008J, UA40HU6008JXXZ, UA40HU6008JXZK
- Samsung UA40HU7000J, UA40HU7000JXZK
- Samsung UA40HU7000KXXS, UA40HU7000KXXT
- Samsung UA40HU7000R, UA40HU7000U, UA40HU7000W
- Samsung UA40HU7000RMHE, UA40HU7000RMSG, UA40HU7000RMXL, UA40HU7000RXEG, UA40HU7000RXSJ, UA40HU7000RXSK, UA40HU7000RXSW, UA40HU7000RXTW, UA40HU7000RXUM, UA40HU7000RXXM, UA40HU7000RXZN
- Samsung UA40HU7000UXKE, UA40HU7000UXXA, UA40HU7000WPXD
- Samsung UN40HU6900F, UN40HU6900FXZA
- Samsung UN40HU6950F, UN40HU6950FXZA
- Samsung UN40HU7000F, UN40HU7000FXZA, UN40HU7000FXZC, UN40HU7000FXZP, UN40HU7000FXZX
- Samsung UN40HU7000G, UN40HU7000GXPE, UN40HU7000GXPR, UN40HU7000GXUG, UN40HU7000GXZD
- Samsung UN40HU7000H, UN40HU7000HXPA
- Samsung UN40HU7000K, UN40HU7000KXZL
- Samsung UN40JU6400F, UN40JU6400FXZA
Маркировки и партномера
- DUGE-400DCA-R3
- DUGE-400DCB-R3
- DUGE-400DCA-R4
- DUGE-400DCB-R4
- SAMSUNG_2014SVS_UHD_40_3228_L06_REV1.1_200627
- SAMSUNG_2014SVS_UHD_40_3228_R03_REV1.1_200627
- SAMSUNG_2014SVS_UHD_40_3228_L06_REV1.1_140218NHF
- SAMSUNG_2014SVS_UHD_40_3228_R03_REV1.1_140218NHF
- BN96-32174A
- BN96-32175A
- LM41-00088W
- LM41-00088X
- LM41-00106A
- LM41-00106B
- ES-153
Матрицы и панели
- CY-GH040HGLV4H
- CY-GH040HGLV8H
- CY-GH040HGLV9V
- CY-GH040CSLV1V
- CY-GH040BGLV2V
- CY-GH040HGLV2H
- CY-GH040HGLV4V
Важно перед заказом
- Перед заказом сверяйте маркировку DCA/DCB, ревизию R3/R4, комплектность 12 планок, количество LED на длинной и короткой планке, длины, разъем 2-pin, отверстия и матрицу.
- Не смешивайте эту ветку с D4GE/2014SVS40, V6DU-400DCA/DCB, DUGE-550DCA/DCB и Edge-комплектами Samsung: у них отличаются маркировки, длины, количество LED и комплектность.
- Не рекомендуется подбирать подсветку только по модели телевизора без сравнения со снятыми планками.
Перед приездом лучше уточнить наличие: остатки обновляются после выгрузки 1С и продаж в магазине.
Описание и подбор совместимости подготовлены ВЛ-ТЕХНИК. При использовании материалов указывайте источник.
Перед заказом
Как проверить совместимость
- Сверьте маркировку старых планок, их длину и количество светодиодов.
- Сопоставьте расположение разъёмов, ревизию панели или матрицы и конструкцию комплекта.
- Одинаковая модель телевизора может комплектоваться разными версиями подсветки.
Если данные или внешний вид отличаются, отправьте фото старой детали, разъёмов и шильдика устройства до оплаты.
