Запчасть в наличии

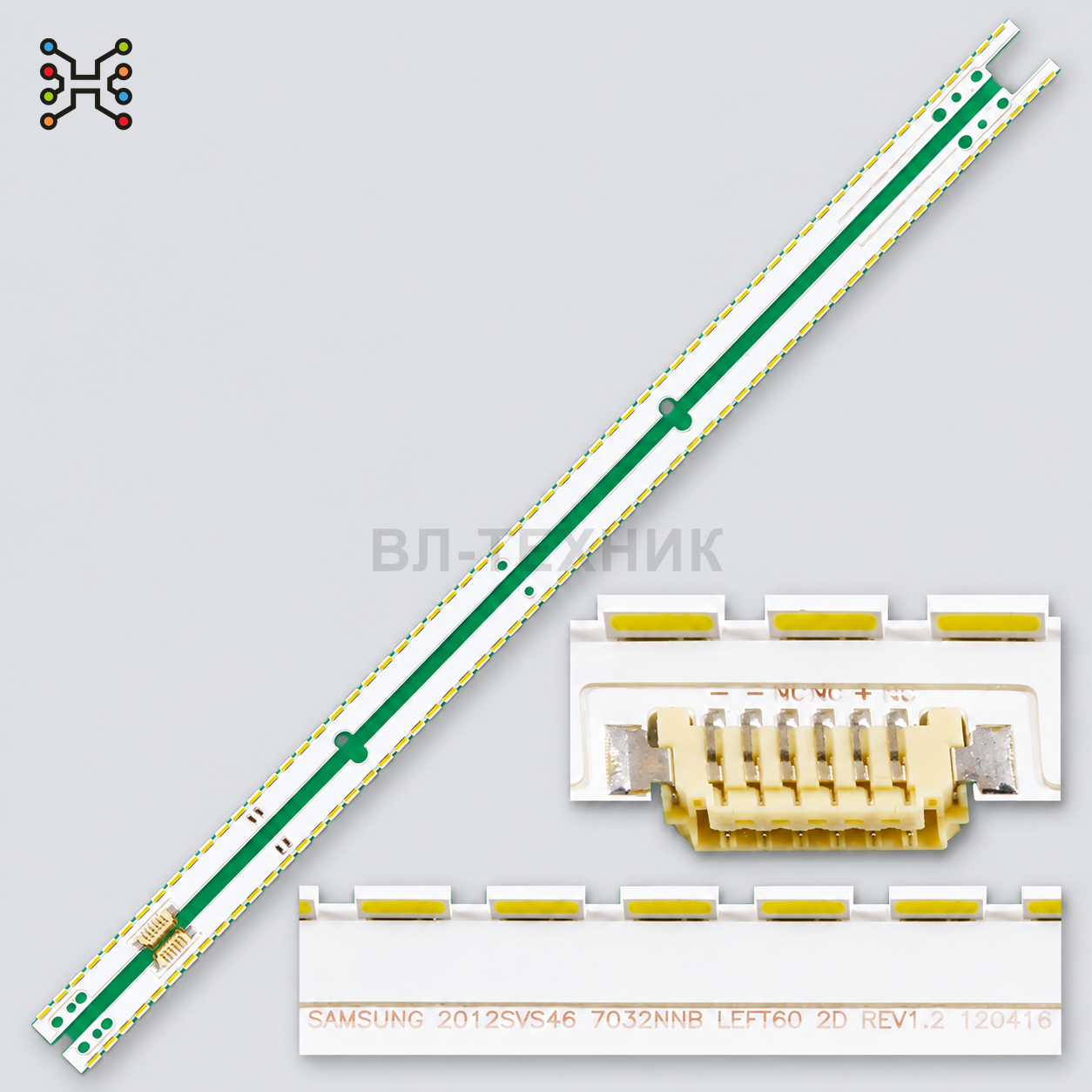

LED подсветка Samsung UE46ES5500 / UE46ES5507 / UE46ES5530 / UE46ES5537 / UE46ES5550 / UE46ES5557 /
Комплект Edge LED / ELED-подсветки для 46-дюймовых телевизоров Samsung серии ES и коммерческих панелей Samsung на матрицах LE460BGA-B1 / LTJ460HW05V / LTJ460HN06 / LTJ460HJ08. Основная физическая ветка: 2012SVS46 7032NNB LEFT60 2D REV1.2 + 2012SVS46 7032NNB RIGHT60 2D REV1.2. Комплект 2 планки L+R, по 60 LED на каждой, длина 572-573 мм, LED 3V, разъем 6 контактов.
Данные для сверки
Основные данные для сверки
Сопоставьте с маркировкой старой детали до заказа
- Артикул
- D45
- Состояние
- Новое
- Комплектность
- 2 планки, L+R
- Категория
- LED подсветка
- Фото в карточке
- 2 шт.
Характеристики
- Состав комплекта
- 1 x LEFT60 2D + 1 x RIGHT60 2D
- Напряжение одного LED
- 3V
- Разъем
- 6 контактов
- Тип подсветки
- Edge LED / ELED
- Диагональ телевизора
- 46"
- Количество LED на планке
- 60 LED
- Всего LED в комплекте
- 120 LED
- Длина планки
- 572-573 мм
- Ширина планки
- 7 мм в узкой части / 12,7-13 мм в широкой части
- Высота с линзой
- 5 мм
Описание и совместимость
О товаре
Комплект Edge LED / ELED-подсветки для 46-дюймовых телевизоров Samsung серии ES и коммерческих панелей Samsung на матрицах LE460BGA-B1 / LTJ460HW05V / LTJ460HN06 / LTJ460HJ08. Основная физическая ветка: 2012SVS46 7032NNB LEFT60 2D REV1.2 + 2012SVS46 7032NNB RIGHT60 2D REV1.2. Комплект 2 планки L+R, по 60 LED на каждой, длина 572-573 мм, LED 3V, разъем 6 контактов.
Подходит для моделей телевизоров
- Samsung UE46ES5500 / UE46ES5500KXXU / UE46ES5500PXZT / UE46ES5500WXKZ / UE46ES5500WXMS / UE46ES5500WXRU / UE46ES5500WXTK / UE46ES5500WXUA / UE46ES5500WXXC / UE46ES5500WXXH / UE46ES5500WXXN / UE46ES5500WXZF / UE46ES5500WXZG
- Samsung UE46ES5505KXXE
- Samsung UE46ES5507 / UE46ES5507K / UE46ES5507KXRU / UE46ES5507KXUA
- Samsung UE46ES5530 / UE46ES5530WXKZ / UE46ES5530WXRU / UE46ES5530WXUA
- Samsung UE46ES5537 / UE46ES5537KXKZ / UE46ES5537KXRU / UE46ES5537KXUA
- Samsung UE46ES5550 / UE46ES5550WXRU
- Samsung UE46ES5557 / UE46ES5557KXRU
- Samsung UE46ES5700 / UE46ES5700SXTK / UE46ES5700SXXC / UE46ES5700SXXH / UE46ES5700SXXN / UE46ES5700SXZF / UE46ES5700SXZG
- Samsung UE46ES5705 / UE46ES5705SXXE
- Samsung UE46ES5800 / UE46ES5800SXXC / UE46ES5800SXZG
- Samsung UA46ES5500 / UA46ES5500MXRD / UA46ES5500MXXS / UA46ES5500MXXY / UA46ES5500R / UA46ES5500RXXZ
- Samsung UA46ES5600 / UA46ES5600MPXD / UA46ES5600MXXD / UA46ES5600RMXL / UA46ES5600RXRQ / UA46ES5600RXTW / UA46ES5600RXXA / UA46ES5600RXXM / UA46ES5600RXXP / UA46ES5600RXXT / UA46ES5600RXXV / UA46ES5600RXZN / UA46ES5600WXJG / UA46ES5600WXMV
- Samsung UN46ES6003 / UN46ES6003F / UN46ES6003FXZA / UN46ES6003FXZC
- Samsung UN46ES6100 / UN46ES6100F / UN46ES6100FXZA / UN46ES6100FXZC / UN46ES6100FXZP / UN46ES6100FXZX / UN46ES6100GXPE / UN46ES6100GXZD / UN46ES6100GXZE / UN46ES6100GXZS / UN46ES6100MXZL
- Samsung UN46ES6150F / UN46ES6150FXZA
- Samsung HG46AA670NRXXZ
- Samsung HG46AA690NRXXD / HG46AA690NRXXM / HG46AA690NRXXP / HG46AA690NRXXT / HG46AA690NRXXV
- Samsung HG46AA690NWXMN / HG46AA690NWXXL / HG46AA690NWXXS / HG46AA690NWXXY / HG46AA690NWXZN / HG46AA690NWXZW
- Samsung HG46EA670SKXXU
- Samsung HG46EA670SWXRU / HG46EA670SWXXE / HG46EA670SWXXH / HG46EA670SWXZF
- Samsung HG46EC770SKXCI / HG46EC770SKXXC / HG46EC770SKXXU
- Samsung HG46NA790MFXZA / HG46NA790MFXZC / HG46NA790MFXZX
- Samsung LH46MEBPLGA/ZA
- Samsung LH46MEBPLGC/CI / LH46MEBPLGC/EN / LH46MEBPLGC/NG / LH46MEBPLGC/XD / LH46MEBPLGC/XF / LH46MEBPLGC/XJ / LH46MEBPLGC/XL / LH46MEBPLGC/XM / LH46MEBPLGC/XS / LH46MEBPLGC/XY / LH46MEBPLGC/ZB / LH46MEBPLGC/ZW
- Samsung LH46MECPLGA/ZA
- Samsung LH46MECPLGC/CI / LH46MECPLGC/EN / LH46MECPLGC/NG / LH46MECPLGC/RU / LH46MECPLGC/SM / LH46MECPLGC/UE / LH46MECPLGC/XD / LH46MECPLGC/XF / LH46MECPLGC/XJ / LH46MECPLGC/XL / LH46MECPLGC/XM / LH46MECPLGC/XS / LH46MECPLGC/XT / LH46MECPLGC/XY / LH46MECPLGC/ZB / LH46MECPLGC/ZW
- Samsung ME46B / ME46C, только при совпадении маркировки, панели и геометрии
Маркировки и партномера
- 2012SVS46 7032NNB LEFT60 2D REV1.2
- 2012SVS46 7032NNB RIGHT60 2D REV1.2
- 2012SVS46 7032NNB LEFT60 2D REV1.2 120418
- 2012SVS46 7032NNB RIGHT60 2D REV1.2 120418
- SLED2012SVS46 7032NNB LEFT 60 PV 2D 111219
- SLED2012SVS46 7032NNB RIGHT 60 PV 2D 111219
- 2012SVS46_7032NNB_LEFT60_2D
- 2012SVS46_7032NNB_RIGHT60_2D
- BN96-21462A
- BN96-21463A
- 46NNB-7032LED-MCPCB-L
- 46NNB-7032LED-MCPCB-R
- 46NNB-2D-7032LED-MCPCB-R
- V1GE-460SMA-R3 / V1GE-460SMB-R3
- V2GE-460SMA-R3 / V2GE-460SMB-R3, только при совпадении 2D / 6 pin
- ES-ELED-023 / ELED-023
- LCD608
- STL1168
Матрицы и панели
- LE460BGA-B1
- LTJ460HW05V
- LTJ460HN06 / LTJ460HN06V
- LTJ460HJ08 / LTJ460HJ08-V / LTJ460HJ08V
- LTJ460HJ08-G, только при совпадении BN96-21462A / BN96-21463A
- LSJ460HJ04-E04
Важно перед заказом
- Сверяйте печать 2012SVS46 7032NNB LEFT60 2D REV1.2 / RIGHT60 2D REV1.2 и коды BN96-21462A / BN96-21463A.
- Сверяйте комплектность 2 планки L+R, 60 LED на планку, длину 572-573 мм, LED 3V, 6-контактный разъем и расположение отверстий.
- Не смешивать с BN96-21713A / BN96-21714A: эта ветка часто относится к 2012SVS46 7032NNB LEFT60 / RIGHT60 3D, 10 pin, 573 мм.
- Не смешивать с UE46ES6100W / UE46ES6140W / UE46ES6307U / UE46ES6340S / UE46ES6540 / UE46ES6710S / UE46ES6800S / UE46ES6900 3D-веткой без проверки снятых планок.
- Не смешивать с 37", 40" и 55" ветками 2012SVS / 7032NNB.
- Не смешивать с Direct LED ветками Samsung 46" на D3GE / 2013SVS46.
- В одной модели телевизора могут встречаться разные панели и подсветки, подбор только по модели ТВ недостаточен.
Перед приездом лучше уточнить наличие: остатки обновляются после выгрузки 1С и продаж в магазине.
Описание и подбор совместимости подготовлены ВЛ-ТЕХНИК. При использовании материалов указывайте источник.
Перед заказом
Как проверить совместимость
- Сверьте маркировку старых планок, их длину и количество светодиодов.
- Сопоставьте расположение разъёмов, ревизию панели или матрицы и конструкцию комплекта.
- Одинаковая модель телевизора может комплектоваться разными версиями подсветки.
Если данные или внешний вид отличаются, отправьте фото старой детали, разъёмов и шильдика устройства до оплаты.
