LED подсветка Samsung UE46F5000 / UE46F5300 / UE46F5500 / UE46F6400 / UE46F6800 / UE46EH5000 / UE46E

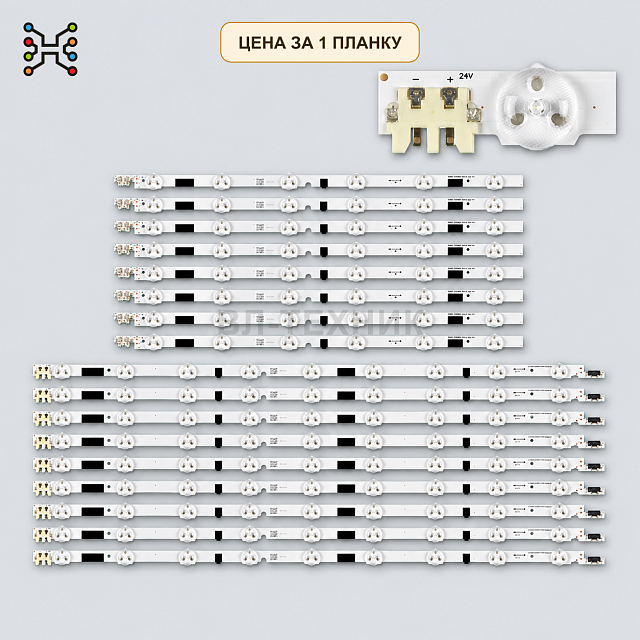

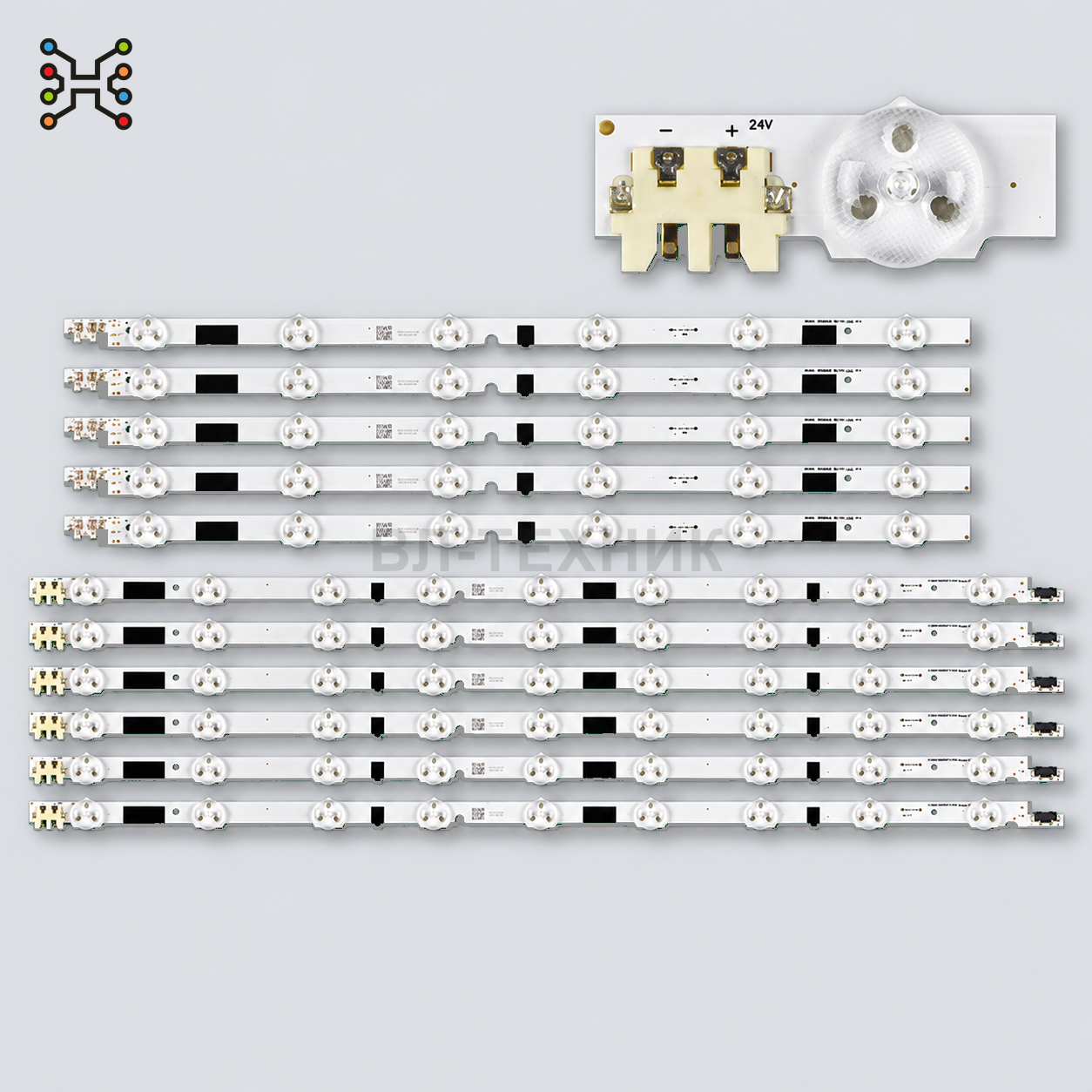

Комплект LED подсветки для 46-дюймовых телевизоров Samsung F/EH/FH/H-серий, гостиничных моделей HG46 и коммерческих дисплеев LH46. Основные маркировки: D2GE-460SCA-R3, D2GE-460SCB-R3, BN96-25308A, BN96-25309A, SAMSUNG 2013SVS46F L9 REV1.9, SAMSUNG 2013SVS46F R6 REV1.9. Полный комплект состоит из 16 физических планок: 8 планок SCA/A/L9 по 9 LED и 8 планок SCB/B/R6 по 6 LED. Напряжение одного LED 3V, разъем 2 pin.

Данные для сверки

Основные данные для сверки

Сопоставьте с маркировкой старой детали до заказа

Артикул
C138
Состояние
Новое
Комплектность
комплект 16 физических планок / 8 пар A+B
Категория
LED подсветка
Фото в карточке
2 шт.

Характеристики

Состав комплекта
8 x D2GE-460SCA-R3 9 LED + 8 x D2GE-460SCB-R3 6 LED
Напряжение одного LED
3V
Тип подсветки
комплект составных A+B LED планок
Состояние
новая
Штрихкод
2000000021522
Диагональ телевизора
46"
Длина планки
593 мм
Количество LED на планке
9 LED
Всего LED в комплекте
120 LED в полном комплекте
Материал подложки
фольгированный / медный текстолит

Описание и совместимость

О товаре

Комплект LED подсветки для 46-дюймовых телевизоров Samsung F/EH/FH/H-серий, гостиничных моделей HG46 и коммерческих дисплеев LH46. Основные маркировки: D2GE-460SCA-R3, D2GE-460SCB-R3, BN96-25308A, BN96-25309A, SAMSUNG 2013SVS46F L9 REV1.9, SAMSUNG 2013SVS46F R6 REV1.9. Полный комплект состоит из 16 физических планок: 8 планок SCA/A/L9 по 9 LED и 8 планок SCB/B/R6 по 6 LED. Напряжение одного LED 3V, разъем 2 pin.

Подходит для моделей телевизоров

Samsung HG46AA570LRXXR, HG46AA570LRXXZ, HG46EA590LSXRU, HG46EA590LSXTK, HG46EA590LSXUA, HG46EA590LSXXC, HG46EA590LSXXE, HG46EA590LSXXH, HG46EA590LSXXN, HG46EA590LSXXU, HG46EA590LSXZF, HG46EA590LSXZG, HG46EA590LSXZT, HG46NA570LBXZA, HG46NA570LBXZC, HG46NA578LBXZA, HG46NA578LBXZC, HG46NA578LBXZX, HG46NA590LBXZA, HG46NB670FFXZA, HG46NB677FFXZA, HG46NB678FFXZA, HG46NB690QFXZA, LH46EDCPLBC/EN, LH46EDCPLGC/XL, LH46EDDPLGC/XF, LH46EDDPLGC/XS, LH46MDCPLGC/CI, LH46MDCPLGC/EN, LH46MDCPLGC/RU, LH46MDCPLGC/XD, LH46MDCPLGC/XL, LH46MDCPLGC/XS, UA46F5000, UA46F5070, UA46F5080, UA46F5080AR, UA46F5500, UA46F5500AJ, UA46F6100, UA46F6100AJ, UA46F6400, UA46F6400AJ, UA46F6420, UA46F6420AJ, UA46H5303AKXXS, UA46H5303ARXUM, UA46H5303ARXXA, UA46H6203AKXKE, UA46H6203ARXTW, UA46H6203ARXUM, UE46EH5000, UE46EH5000WXRU, UE46EH5000WXXC, UE46EH5000WXXH, UE46EH5000WXZF, UE46EH5005KXXE, UE46EH5007KXRU, UE46EH5030WXUA, UE46EH5040WXRU, UE46EH5050WXRU, UE46EH5300, UE46EH5300WXXC, UE46EH5300WXXH, UE46EH5300WXZF, UE46EH5305KXXE, UE46EH5450WXXC, UE46EH5450WXZG, UE46F5000, UE46F5000AK, UE46F5000AS, UE46F5000AW, UE46F5000AWXZG, UE46F5005AK, UE46F5020, UE46F5030, UE46F5070, UE46F5080, UE46F5300, UE46F5370, UE46F5370SSXZG, UE46F5500, UE46F5570, UE46F5700, UE46F6100, UE46F6100A, UE46F6105AK, UE46F6170, UE46F6170SS, UE46F6200, UE46F6200AW, UE46F6270, UE46F6270SS, UE46F6275, UE46F6320, UE46F6320AK, UE46F6340, UE46F6340SS, UE46F6350, UE46F6400, UE46F6400AK, UE46F6400AW, UE46F6410, UE46F6470, UE46F6470SS, UE46F6475, UE46F6500, UE46F6500SS, UE46F6510, UE46F6640, UE46F6650, UE46F6670, UE46F6700, UE46F6740, UE46F6750SSXZG, UE46F6770, UE46F6800, UE46F6800SBXXU, UE46F6800SSXTK, UE46F6890, UE46H5303AKXRU, UE46H5303AKXUA, UE46H5303AWXXC, UE46H5303AWXXH, UE46H5373SSXZG, UE46H6203AKXRU, UE46H6203AKXUA, UE46H6203AWXXH, UE46H6233AKXRU, UE46H6273SSXZG, UN46EH5000FXZA, UN46EH5000FXZC, UN46EH5300FXZA, UN46FH5005FXZP, UN46FH5205GXZD, UN46FH5303FXZP, UN46FH6030FXZA, UN46FH6203GXPE, UN46F5000, UN46F5000AFXZA, UN46F5500, UN46F5500AFXZA, UN46F6300, UN46F6300AFXZA, UN46F6350, UN46F6350AFXZA, UN46F6400, UN46F6400AFXZA, UN46F6800, UN46F6800AFXZA, UN46H5203AFXZA, UN46H5303AGXPE, UN46H6203AFXZA, UN46H6203AGXPE.

Маркировки и партномера

D2GE-460SCA-R3, D2GE-460SCB-R3, LUMENS D2GE-460SCA-R3[13,01,14], LUMENS D2GE-460SCB-R3[13,01,14], BN96-25308A, BN96-25309A, BN96-25337A, SAMSUNG 2013SVS46F L9 REV1.9 130212, SAMSUNG 2013SVS46F R6 REV1.9 130212, 2013SVS46F L9/R6 REV1.9, ES-055, ES-055-L/9, ES-055-R/6.

Матрицы и панели

CY-HF460BGLV1H, CY-HF460CSLV1H, CY-HF460CSLV2H, CY-HF460CSLV6H, CY-GF460CSLV1H, CY-GF460CSLV6H, CY-HF460CSLV1V, CY-HF460CSLV2V, GF460CSA-B1, HF460CSA-B1, LSF460HJ02, T460HVF02.4, T460HVF02.5.

Перед приездом лучше уточнить наличие: остатки обновляются после выгрузки 1С и продаж в магазине.

Описание и подбор совместимости подготовлены ВЛ-ТЕХНИК. При использовании материалов указывайте источник.

Перед заказом

Как проверить совместимость

  • Сверьте маркировку старых планок, их длину и количество светодиодов.
  • Сопоставьте расположение разъёмов, ревизию панели или матрицы и конструкцию комплекта.
  • Одинаковая модель телевизора может комплектоваться разными версиями подсветки.

Если данные или внешний вид отличаются, отправьте фото старой детали, разъёмов и шильдика устройства до оплаты.

Строгое совпадение параметров

Похожие по характеристикам

Нужна проверка перед заказом. Совпадение диагонали, числа LED, напряжения и длины не гарантирует совместимость. Сверьте маркировку, разъём и крепления.
