Запчасть в наличии

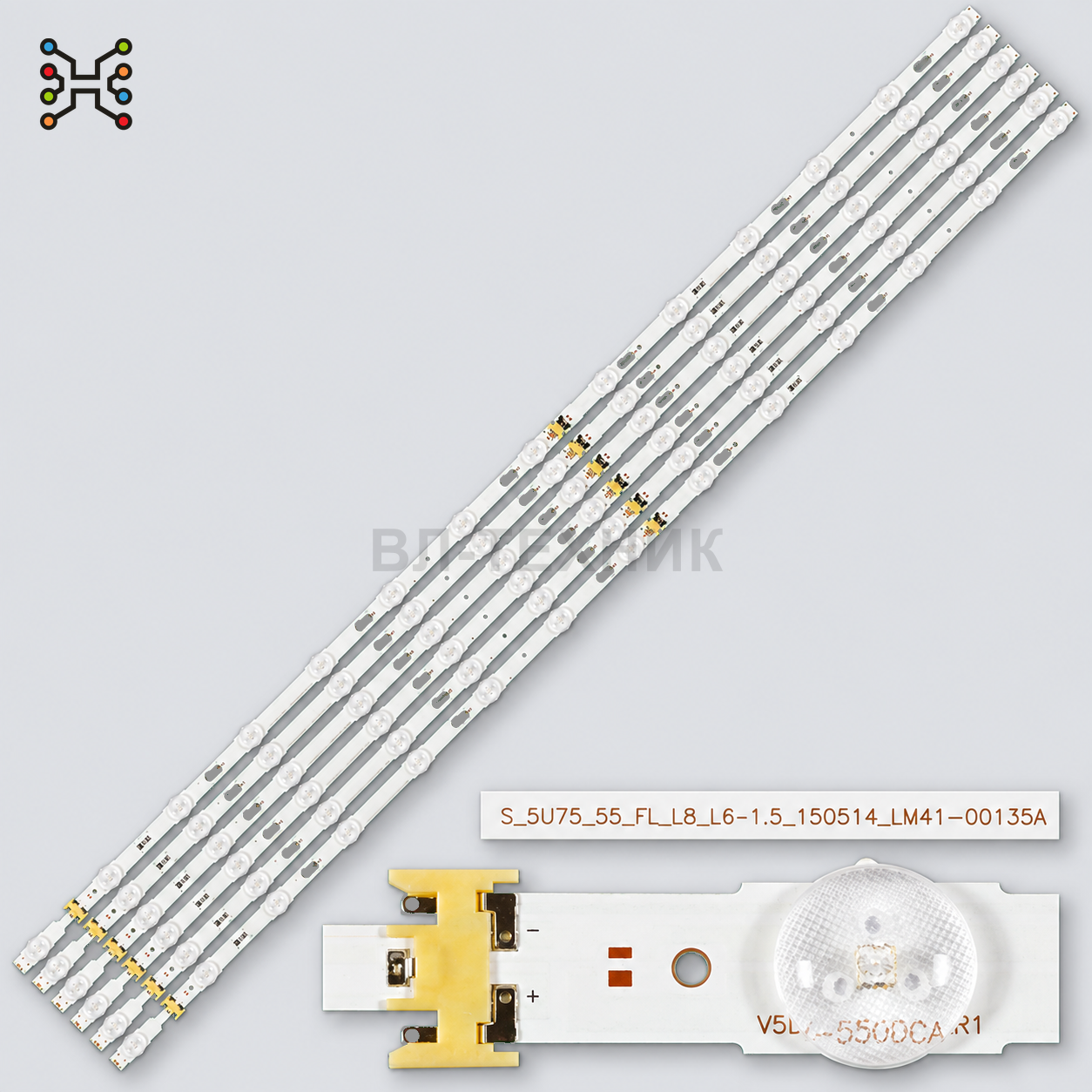

LED подсветка Samsung UE55JU6500 / UE55JU6510 / UE55JU6570 / UE55JU6755 / UE55JU7000 / UE55JU7500 /

Комплект LED подсветки для 55-дюймовых телевизоров Samsung серий JU, KU и MU. Основные маркировки: V5DU-550DCA-R1, V5DU-550DCB-R1, S_5U75_55_FL_L8_REV1.5_150514, S_5U75_55_FL_R6_REV1.5_150514, BN96-40099A, BN96-40100A, BN96-39659A, BN96-39660A, LM41-00135A, LM41-00136A. В комплекте 12 планок: 6 планок A по 8 LED и 6 планок B по 6 LED. Одна пара A+B дает 14 LED, всего в комплекте 84 LED. Напряжение одного LED 3V, д...

Данные для сверки

Основные данные для сверки

Сопоставьте с маркировкой старой детали до заказа

Артикул
C143
Состояние
Новое
Комплектность
комплект 12 планок / 6 пар A+B
Категория
LED подсветка
Фото в карточке
2 шт.

Характеристики

Состав комплекта
6 x V5DU-550DCA-R1 8 LED + 6 x V5DU-550DCB-R1 6 LED
Напряжение одного LED
3V, сверить тестером
Диагональ телевизора
55"
Конструкция планки
1 рабочий ряд = A + B
Количество LED на планке
A: 8 LED; B: 6 LED; A+B: 14 LED
Количество LED по сегментам
A: 8 LED; B: 6 LED
Общее количество LED
84 LED
Длина планки
A: 638 мм; B: 495 мм; A+B: 1128 мм
Длина сегментов
638+495 мм
Ширина планки
16 мм

Описание и совместимость

О товаре

Комплект LED подсветки для 55-дюймовых телевизоров Samsung серий JU, KU и MU. Основные маркировки: V5DU-550DCA-R1, V5DU-550DCB-R1, S_5U75_55_FL_L8_REV1.5_150514, S_5U75_55_FL_R6_REV1.5_150514, BN96-40099A, BN96-40100A, BN96-39659A, BN96-39660A, LM41-00135A, LM41-00136A. В комплекте 12 планок: 6 планок A по 8 LED и 6 планок B по 6 LED. Одна пара A+B дает 14 LED, всего в комплекте 84 LED. Напряжение одного LED 3V, длина сегментов 638+495 мм, длина пары A+B 1128 мм, разъем 2 pin.

Подходит для моделей телевизоров

Samsung UE55JU6000K, UE55JU6000U, UE55JU6000KXXU, UE55JU6000KXZF, UE55JU6000KXZT, UE55JU6000UXKZ, UE55JU6400K, UE55JU6400U, UE55JU6400W, UE55JU6400UXKZ, UE55JU6400UXMS, UE55JU6400UXRU, UE55JU6400UXUA, UE55JU6430, UE55JU6445, UE55JU6470U, UE55JU6500KXXU, UE55JU6500KXZF, UE55JU6500KXZT, UE55JU6510U, UE55JU6510UXXU, UE55JU6510UXXC, UE55JU6510UXZF, UE55JU6530, UE55JU6550U, UE55JU6550UXZG, UE55JU6560U, UE55JU6560UXZG, UE55JU6570U, UE55JU6570UXZF, UE55JU6570UXZG, UE55JU6570UXTK, UE55JU6600U, UE55JU6610U, UE55JU6610UXTK, UE55JU6672, UE55JU6740SXXH, UE55JU6740SXXN, UE55JU6755SXXN, UE55JU6755UXXC, UE55JU7000, UE55JU7000T, UE55JU7000U, UE55JU7002T, UE55JU7005T, UE55JU7090T, UE55JU7500, UE55JU7500L, UE55JU7500T, UE55JU7500U, UE55KU6000KXXC, UE55KU6000KXXU, UE55KU6000KXZF, UE55KU6000KXZT, UE55KU6000U, UE55KU6000UXCE, UE55KU6000UXRU, UE55KU6000UXUA, UE55KU6000W, UE55KU6000WXXH, UE55KU6000WXXN, UE55KU6020KXXU, UE55KU6020KXZT, UE55KU6020UXRU, UE55KU6020WXXC, UE55KU6020WXXN, UE55KU6050KXZT, UE55KU6070UXZF, UE55KU6070UXZG, UE55KU6072UXXH, UE55KU6075UXXE, UE55KU6079UXZG, UE55KU6092UXXH, UE55KU6092U, UE55KU6095UXXE, UE55KU6099UXZG, UE55KU6100KXXC, UE55KU6100KXXU, UE55KU6100KXZF, UE55KU6100KXZT, UE55KU6100WXXH, UE55KU6100WXXN, UE55KU6170UXZG, UE55KU6172UXXH, UE55KU6175UXXE, UE55KU6179UXZG, UE55KU6179U, UE55KU6300, UE55KU6300UXCE, UE55KU6300UXRU, UE55KU6300UXUA, UE55MU6100U, UE55MU6120K, UE55MU6175U, UE55MU6200K, UE55MU6200KXXU, UE55MU6200W, UE55MU6200WXXN, UE55MU6202K, UE55MU6202KXXH, UE55MU6220K, UE55MU6220KXZT, UE55MU6300, UE55MU6300U, UA55JU5900, UA55JU5900JXXZ, UA55JU5910JXXZ, UA55JU5920JXXZ, UA55JU7800JXXZ, UA55KU6000GXXP, UA55KU6000KPXD, UA55KU6000KXXM, UA55KU6000KXXS, UA55KU6000KXXT, UA55KU6000KXXV, UA55KU6000SXNZ, UA55KU6000WXXY, UA55KU6000WXZW, UA55KU6100KXXV, UA55KU6200JXXZ, UA55KU6300GXXP, UA55KU6300JXXZ, UA55KU6300JXZK, UA55KU6300KXXM, UA55KU6300KXXT, UA55KU6300WXZW, UA55KU6310JXXZ, UA55KU6380GXXP, UA55KU6388GXXP, UA55KU6500SXNZ, UA55KU6500WXXY, UA55KU6880JXXZ, UA55KU6880JXZK, UA55KU7000KXKE, UA55KU7000KXRQ, UA55KU7000KXXA, UA55KU7000KXZN, UA55KU7000RXEG, UA55KU7000RXMM, UA55KU7000RXUM, UA55KU7000RXTW, UA55KU7350KXXA, UA55KU7350KXLY, UA55KU7350KXRQ, UA55KU7350KXWT, UA55KU7350KXZN, UA55KU7350RXEG, UA55KU7350RXMM, UA55KU7350RXUM, UA55KU7350RXTW, UA55KU7351KXXA, UA55KUC30SJXXZ, UA55KUC31SJXXZ, UA55MU6100KXXS, UA55MU6300JXZK, UA55MU6300KXXS, UA55MU6300KXXV, UA55MU6310JXXZ, UA55MU6320JXXZ, UA55MU7350RXTW, UN55JU6000KXZL, UN55JU6400F, UN55JU6400FXZA, UN55JU640DFXZA, UN55JU6500HXPA, UN55JU650DFXZA, UN55JU6700FXZA, UN55JU6700FXZC, UN55JU6700HXPA, UN55JU6700KXZL, UN55JU7100, UN55JU7100FXZA, UN55JU7500FXZC, UN55JU7500KXZL, UN55JU7700FXZC, UN55KU6000FXZX, UN55KU6000GXPE, UN55KU6000GXUG, UN55KU6000GXZD, UN55KU6000KXZL, UN55KU6270FXZA, UN55KU6270FXZC, UN55KU6290FXZA, UN55KU6290FXZC, UN55KU6300FXZA, UN55KU6300FXZC, UN55KU6300FXZX, UN55KU6300GXPE, UN55KU6300GXZD, UN55KU6300GXZS, UN55KU6300HXPA, UN55KU630DFXZA, UN55KU6350FXZX, UN55KU6490FXZC, UN55KU650, UN55KU6500FXZA, UN55KU6500FXZC, UN55KU650DFXZA, UN55KU6550FXZC, UN55KU6600FXZA, UN55MU6071FXZA, UN55MU6100FXZX, UN55MU6290FXZ, UN55MU6290FXZA, UN55MU6300FXZA, UN55MU6300FXZC, UN55MU630DFXZA, UN55MU6490FXZA, UN55MU6500FXZA, UN55MU6500FXZC, UN55MU650DFXZA, HG55AD690UJ, HG55AD690UJXXZ, HG55ND890, HG55ND890UF, HG55ND890UFXZA, HG55ND890WF, HG55ND890WFXZA, HG55NF690UFXZA.

Маркировки и партномера

V5DU-550DCA-R1, V5DU-550DCB-R1, V5DU-550DCA-R1[15.01.10] BN96-40099A, V5DU-550DCB-R1[15.01.10] BN96-40100A, S_5U75_55_FL_L8_REV1.5_150514, S_5U75_55_FL_R6_REV1.5_150514, S_5U75_55_FL_L8_REV1.5_150514_LM41-00135A, S_5U75_55_FL_R6_REV1.5_150514_LM41-00136A, S-5U75-55-FL-L8, S-5U75-55-FL-R6, BN96-40099A, BN96-40100A, BN96-39659A, BN96-39660A, BN96-40097A, BN96-40098A, BN96-34797A, BN96-34798A, BN96-34803A, BN96-34804A, LM41-00109X, LM41-00109Y, LM41-00135A, LM41-00136A.

Матрицы и панели

CY-GJ055HGEV3H, CY-GJ055FLLV1H, CY-GJ055FLAV1H, CY-GJ055HGEV1H, T550QVR010, CY-WK055HGLV1H, CY-WK055HGLV1V, CY-GK055HGLV2H, CY-GK055HGLV6H, CY-GK055HGHV5H, CY-GM055HGEV1H, CY-GJ055HGLV7H, CY-GJ055HGEV4H, CY-GJ055HGLV1H, CY-WJ055HGLVAH, CY-WJ055HGLV7H, CY-GJ055HGLVAH, CY-GK055HGEV1H, CY-WJ055HGLV4H, CY-WJ055HGLV4V.

Перед приездом лучше уточнить наличие: остатки обновляются после выгрузки 1С и продаж в магазине.

Описание и подбор совместимости подготовлены ВЛ-ТЕХНИК. При использовании материалов указывайте источник.

Перед заказом

Как проверить совместимость

  • Сверьте маркировку старых планок, их длину и количество светодиодов.
  • Сопоставьте расположение разъёмов, ревизию панели или матрицы и конструкцию комплекта.
  • Одинаковая модель телевизора может комплектоваться разными версиями подсветки.

Если данные или внешний вид отличаются, отправьте фото старой детали, разъёмов и шильдика устройства до оплаты.
