Запчасть в наличии

LED подсветка Samsung UE55TU7002U / UE55TU7005K / UE55TU7090U / UE55TU7100U / UE55TU7170U / UE55TU80

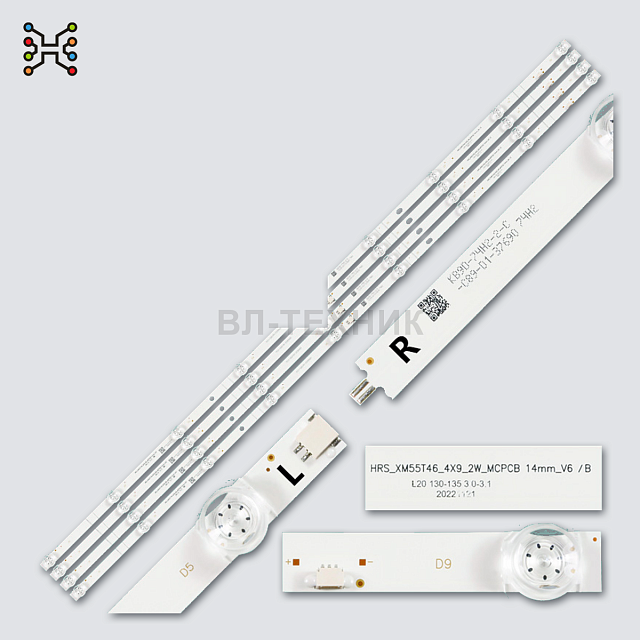

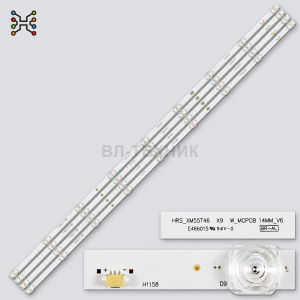

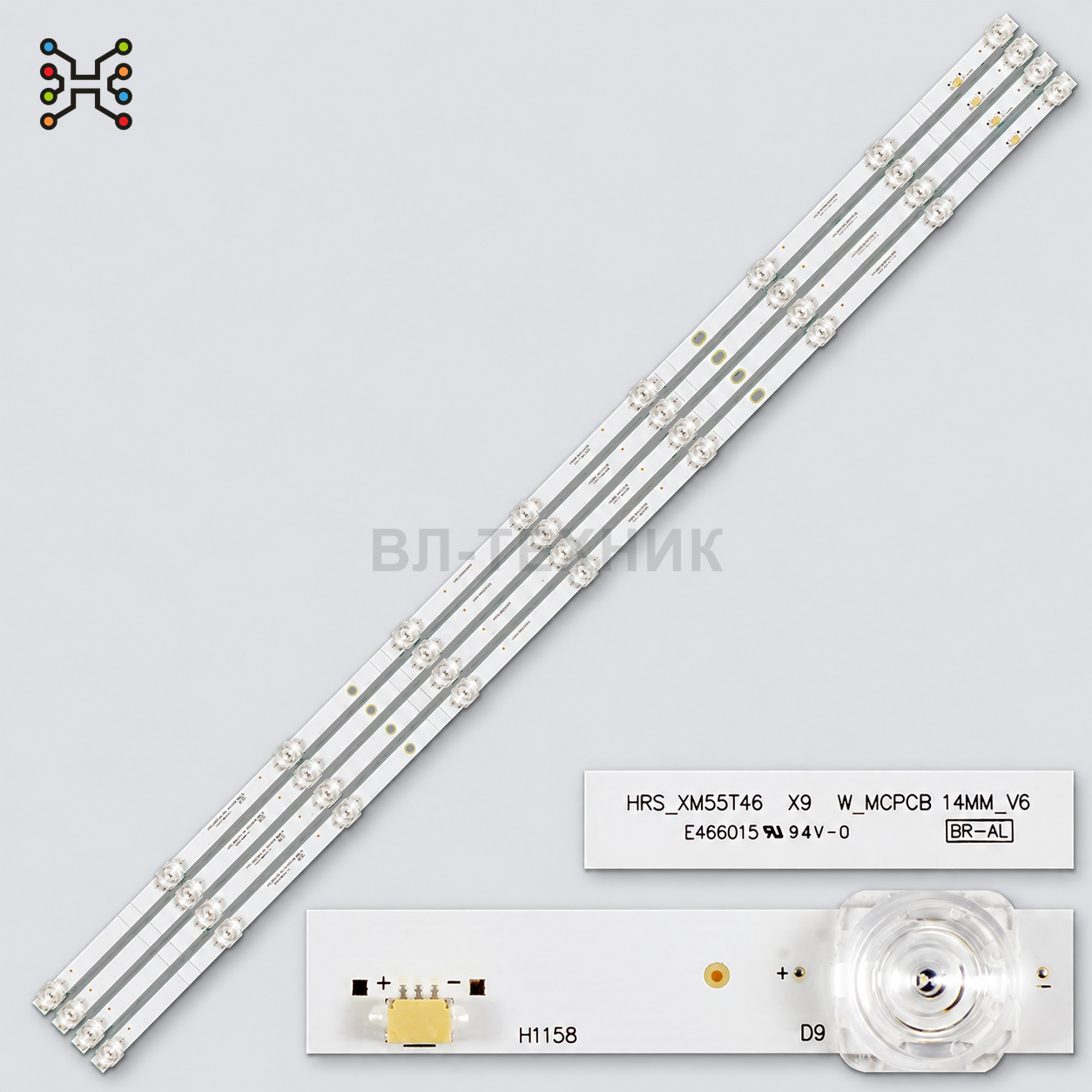

комплект LED-подсветки для 55-дюймовых телевизоров Samsung и Xiaomi на базе планок SSC-BXP553030040902Q / SSC-BXP553030040905Q / IC-B-VZAA55DB05 / HRS_XM55T46_4X9_2W_MCPCB. Комплект формирует 4 линии подсветки A+B, по 9 LED на каждую линию.

Данные для сверки

Основные данные для сверки

Сопоставьте с маркировкой старой детали до заказа

Артикул: T52
Состояние: Новое
Комплектность: 4 линии A+B / 8 сегментов
Категория: LED подсветка
Фото в карточке: 2 шт.

Характеристики

Состав комплекта: 4 сегмента A по 5 LED + 4 сегмента B по 4 LED
Напряжение одного LED: 3V
Разъем: 2 pin, сверять по снятой подсветке
Тип подсветки: LED-подсветка матрицы телевизора
Диагональ телевизора: 55"
Количество LED на составной линии A+B: 9 LED
Всего LED в комплекте: 36 LED
Длина составной линии A+B: 1027-1030 мм
Расстояние между LED: около 125 мм
Материал подложки: алюминий

2 000 ₽

500 ₽ × 4 платежа в Сплит

В наличии: 3 шт.

Оплата и доступность Сплита определяются Яндексом при оформлении в корзине.

МИР VISA Mastercard Сплит

Не уверены, что деталь подойдёт? Проверить в WhatsApp

Преимущества

Оплата через Яндекс Чекаут
Сплит, если доступен для заказа
Проверка совместимости до оплаты
Самовывоз во Владивостоке

Доставка

Самовывозул. Постышева, 43А, 1 этаж

ОтправкаСДЭК и Яндекс Доставка по договору магазина. Стоимость согласуем до оплаты; доставка оплачивается при оформлении заказа. Другие способы — по согласованию. Условия доставки. Гарантия и возврат.

WhatsApp Telegram

Описание и совместимость

О товаре

комплект LED-подсветки для 55-дюймовых телевизоров Samsung и Xiaomi на базе планок SSC-BXP553030040902Q / SSC-BXP553030040905Q / IC-B-VZAA55DB05 / HRS_XM55T46_4X9_2W_MCPCB. Комплект формирует 4 линии подсветки A+B, по 9 LED на каждую линию.

Подходит для моделей телевизоров

Samsung UE55TU7002U, UE55TU7002XRU, UE55TU7002UXRU, UE55TU7005K, UE55TU7090U, UE55TU7097U, UE55TU7100U, UE55TU7170U, UE55TU8000U, UE55TU8005K, UE55TU8500U, UE55TU8570U, UE55AU7000, UN55NU7095, UN55NU7095G, UN55TU7090, UN55TU7090G, UN55TU7000, UN55TU8000, UN55TU8200F, UN55TU8300, HG55AJ630UJJ, HG55AJ630UJJXZ, Xiaomi L55M5-5A, L55M5-5S, L55M5-EX.

Маркировки и партномера

SSC-BXP553030040902Q-REV1.4, SSC-BXP553030040905Q-REV1.4, SSC-BXP553030040902Q, SSC-BXP553030040905Q, IC-B-VZAA55DB05, HRS_XM55T46_4X9_2W_MCPCB, HRS-XM55T46-4X9-2W-MCPCB, HRS_XM55T46_4X9_2W_MCPCB 14mm_V6, UN55NU7095G_4X9_2W_MCPCB, 3B9CY103014, JL.D55091330-222AS-M, CRH-BP55303004097CT, CRH-BP55303004097CT-REV2.3, CRH-BP55303004097CT-REV2.4, 55D2003V2W9C1B102814M, KB6B-74I1-2-B-5C9-46-64947, 09810100N102, BF3C-ACBG-2-2-610-02-06129, A9110280719.

Матрицы и панели

ST5461D11-A, ST5461D11-4 VER.2.1, ST5461D07-7.

Важно перед заказом

сверяйте маркировку старой подсветки, ревизию 902Q или 905Q, комплектность 4 линии A+B / 8 сегментов, количество LED 5+4 на пару, длину 1027-1030 мм, напряжение 3V, разъем 2 pin, расположение линз и отверстий. Для моделей Samsung UE55TU7005K / UE55TU7090U / UE55TU7100U / UE55TU7170U / UE55TU8000U / UE55TU8500U / UE55TU8570U / UE55AU7000 обязательно сверять снятую подсветку: у близких 55" Samsung TU/AU встречаются другие ветки, включая V0T7 и SVC550F53. Не подбирать только по модели телевизора без совпадения SSC-BXP553030040902Q / 040905Q, IC-B-VZAA55DB05 или HRS_XM55T46_4X9_2W_MCPCB.

Перед приездом лучше уточнить наличие: остатки обновляются после выгрузки 1С и продаж в магазине.

Описание и подбор совместимости подготовлены ВЛ-ТЕХНИК. При использовании материалов указывайте источник.

Перед заказом

Как проверить совместимость

Сверьте маркировку старых планок, их длину и количество светодиодов.
Сопоставьте расположение разъёмов, ревизию панели или матрицы и конструкцию комплекта.
Одинаковая модель телевизора может комплектоваться разными версиями подсветки.

Если данные или внешний вид отличаются, отправьте фото старой детали, разъёмов и шильдика устройства до оплаты.

Строгое совпадение параметров
