Запчасть в наличии
LED подсветка Samsung UE65NU7100U / UE65RU7100U / UN65NU7100 / UN65RU7200 / UN65TU8300 / UA65NU7100

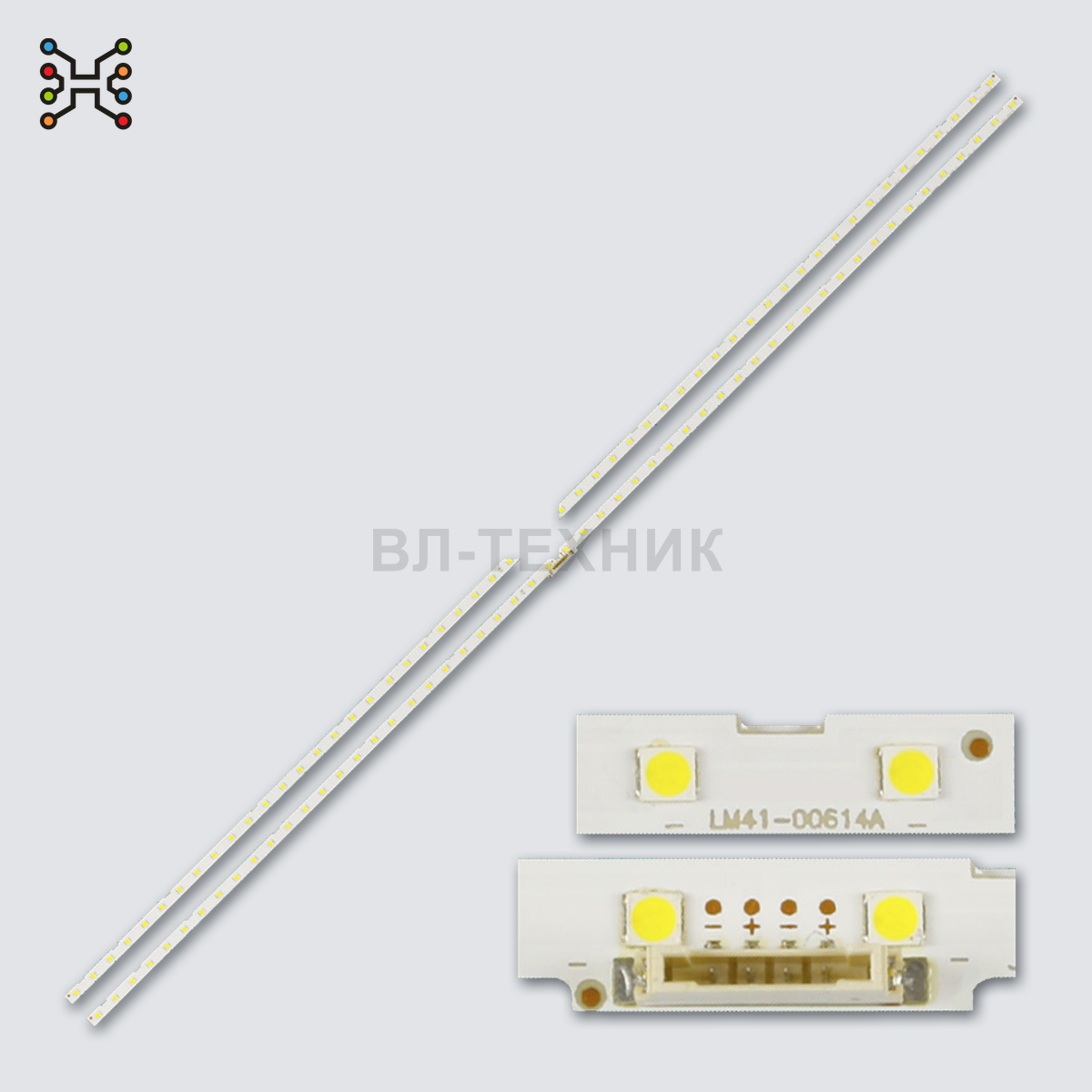

Комплект Edge LED-подсветки для 65-дюймовых телевизоров Samsung серий NU / RU / TU8300, а также гостиничных и коммерческих панелей Samsung на ветке AOT_65_NU7300_NU7100 / V8N1-650SM0-R0 / BN96-45635A / LM41-00614A. Комплект состоит из 2 планок, на каждой планке 54 LED, схема 2 группы по 27 LED, длина планки 705-707 мм, напряжение одного LED 6V.
Данные для сверки
Основные данные для сверки
Сопоставьте с маркировкой старой детали до заказа
- Артикул
- G09
- Состояние
- Новое
- Комплектность
- 2 планки
- Категория
- LED подсветка
- Фото в карточке
- 2 шт.
Характеристики
- Напряжение одного LED
- 6V
- Разъем
- 4 pin
- Тип подсветки
- Edge LED / торцевая LED-подсветка
- Диагональ телевизора
- 65"
- Количество LED на планке
- 54 LED
- Всего LED в комплекте
- 108 LED
- Электрическая схема LED
- 2 x 27 LED на планке
- Размер светодиода
- 3030 / 7020, сверять по снятой планке
- Длина планки
- 705-707 мм
- Материал подложки
- алюминий
Описание и совместимость
О товаре
Комплект Edge LED-подсветки для 65-дюймовых телевизоров Samsung серий NU / RU / TU8300, а также гостиничных и коммерческих панелей Samsung на ветке AOT_65_NU7300_NU7100 / V8N1-650SM0-R0 / BN96-45635A / LM41-00614A. Комплект состоит из 2 планок, на каждой планке 54 LED, схема 2 группы по 27 LED, длина планки 705-707 мм, напряжение одного LED 6V.
Подходит для моделей телевизоров
- Samsung UE65NU6025K, UE65NU6179K, UE65NU7020K, UE65NU7020W, UE65NU7022K, UE65NU7025K
- Samsung UE65NU7090S, UE65NU7090U, UE65NU7092U, UE65NU7099U
- Samsung UE65NU7100K, UE65NU7100U, UE65NU7100W, UE65NU7102K, UE65NU7105K, UE65NU7120U, UE65NU7140U
- Samsung UE65NU7170S, UE65NU7170U, UE65NU7172U, UE65NU7175U, UE65NU7179U
- Samsung UE65NU7300K, UE65NU7300U, UE65NU7300W, UE65NU7302K, UE65NU7305K, UE65NU7370U, UE65NU7372U, UE65NU7379U
- Samsung UE65NU7400U, UE65NU7470U, UE65NU7500U
- Samsung UE65RU6025K, UE65RU7020K, UE65RU7020W, UE65RU7022K, UE65RU7025K
- Samsung UE65RU7090S, UE65RU7090U, UE65RU7092U, UE65RU7099U
- Samsung UE65RU7100K, UE65RU7100U, UE65RU7100W, UE65RU7102K, UE65RU7105K, UE65RU7120U, UE65RU7140U
- Samsung UE65RU7170S, UE65RU7170U, UE65RU7172U, UE65RU7175U, UE65RU7179U
- Samsung UE65RU7200U, UE65RU7300K, UE65RU7300U, UE65RU7300W, UE65RU7302K, UE65RU7305K, UE65RU7370U, UE65RU7372U, UE65RU7379U
- Samsung UE65RU7400U, UE65RU8000U
- Samsung UE65TU8305K
- Samsung GU65TU8379U
- Samsung UN65NU6070F, UN65NU6080F, UN65NU6900F, UN65NU6950F, UN65NU7090, UN65NU7100F, UN65NU710D, UN65NU7200F, UN65NU7300F, UN65NU730D
- Samsung UN65RU7100F, UN65RU710D, UN65RU7150, UN65RU7190, UN65RU7200F, UN65RU7300F, UN65RU730D, UN65RU7400, UN65RU8000, UN65RU9000
- Samsung UN65TU8300F, UN65TU8300FXZA, UN65TU8300FXZX
- Samsung UA65NU7090K, UA65NU7100G, UA65NU7100J, UA65NU7100K, UA65NU7100R, UA65NU7100S, UA65NU7100W
- Samsung UA65NU7300G, UA65NU7300J, UA65NU7300K, UA65NU7300R, UA65NU7300S, UA65NU7300W
- Samsung UA65NUC30SJ, UA65NUF30EJ
- Samsung UA65RU7100G, UA65RU7100J, UA65RU7100K, UA65RU7100R, UA65RU7100S, UA65RU7100W
- Samsung UA65RU7105G, UA65RU7105K, UA65RU7170U
- Samsung UA65RU7300G, UA65RU7300K, UA65RU7300R, UA65RU7300S, UA65RU7300W
- Samsung UA65RU7700J, UA65RU7790J, UA65RU7800J, UA65RUF60EJ, UA65RUF70AJ
- Samsung HG65AJ670U, HG65AJ690U, HG65EJ690U, HG65NJ670U, HG65NJ678U, HG65NJ690U, HG65RU710N, HG65RU750A, HG65RU750E, HG65RU750N
- Samsung LH65BENELG, LH65QBNEBGC, LH65QMNEBGC, LH65WMBWBGC, LH65WMRWBGC
- Samsung QE65LS03RAU, UE65LS03NAS, UE65LS03NAU
Маркировки и партномера
- AOT_65_NU7300_NU7100
- AOT_65_NU7300_NU7100_2X27_3030C
- AOT-65-NU7300-NU7100-2X27-3030C
- V8N1-650SM0-R0
- V8N1-650SM0-R1
- V8N4-650SM0-R1
- BN96-45635A
- BN96-46032A
- BN61-15486A
- BN95-04748C
- BN95-00061C
- LM41-00570A
- LM41-00614A
- LM41-00617A
- L1_NU7.1/7.3 F5_CDM_S27(2) R1.3_S1C_100
- 18Y_NU7100_65INCH_EDGE_LED
- E251781
- YLH-6 94V-0
- ES-ELED-281/54/3030/6V
Матрицы и панели
- CY-N065HGLV2H
- CY-CN065HGLV1H, CY-CN065HGLV2H, CY-CN065HGLV3H, CY-CN065HGLV4H, CY-CN065HGLV5H, CY-CN065HGLV6H, CY-CN065HGLV7H, CY-CN065HGLV8H, CY-CN065HGLV9H
- CY-NN065HGEV1H, CY-NN065HGEV2H, CY-NN065HGEV3H, CY-NN065HGEV4H, CY-NN065HGEV5H, CY-NN065HGEV6H, CY-NN065HGEV7H, CY-NN065HGEV8H
- CY-NN065HGLV1H, CY-NN065HGLV2H, CY-NN065HGLV3H, CY-NN065HGLV4H, CY-NN065HGLV5H, CY-NN065HGLV6H, CY-NN065HGLV7H, CY-NN065HGLV8H
- CY-NN065HGXV1H
Важно перед заказом
- Сверяйте маркировку старых планок AOT_65_NU7300_NU7100 / V8N1-650SM0-R0, партномер BN96-45635A / LM41-00614A, длину 705-707 мм, количество LED и 4-pin разъем.
- BN96-46032A / V8N4-650SM0-R1 встречается как совместимое исполнение, но перед заказом обязательно сверяйте фото старой планки, линзы, диоды 3030/7020 и посадочные отверстия.
- Эта карточка относится к комплекту из 2 планок по 54 LED; не оформлять одну планку как полный комплект.
- У моделей TU8300 и RU7400/RU8000 особенно важно сравнить снятую подсветку с фото планки.
- Не смешивать с G07 Samsung 85" S1A8/S1Q7 и G08 TCL 55HR330M24A0.
- Не подбирать только по модели телевизора без сравнения со снятой подсветкой и матрицей.
Перед приездом лучше уточнить наличие: остатки обновляются после выгрузки 1С и продаж в магазине.
Описание и подбор совместимости подготовлены ВЛ-ТЕХНИК. При использовании материалов указывайте источник.
Перед заказом
Как проверить совместимость
- Сверьте маркировку старых планок, их длину и количество светодиодов.
- Сопоставьте расположение разъёмов, ревизию панели или матрицы и конструкцию комплекта.
- Одинаковая модель телевизора может комплектоваться разными версиями подсветки.
Если данные или внешний вид отличаются, отправьте фото старой детали, разъёмов и шильдика устройства до оплаты.
